描述

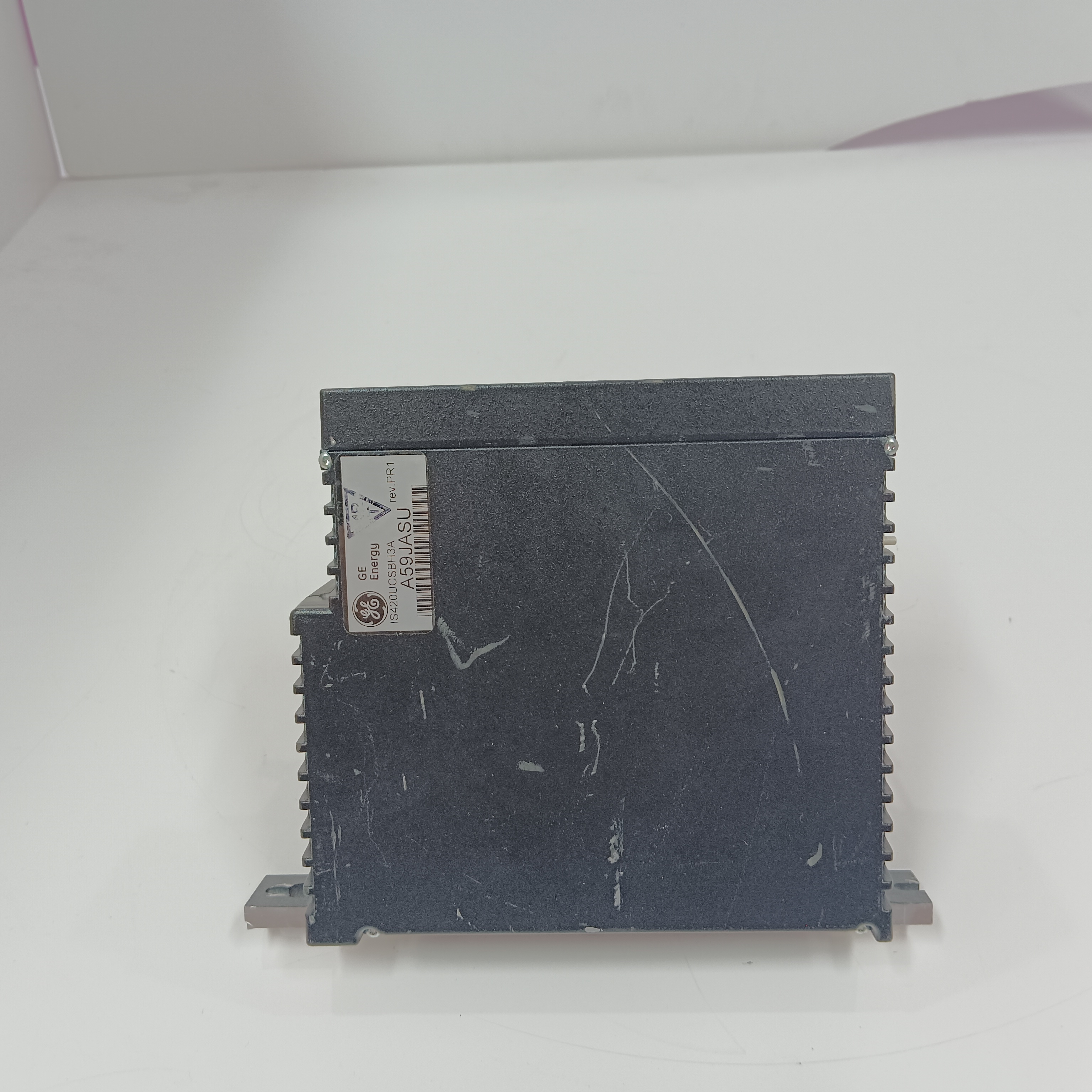

GE IS420UCSBH1A是GE公司Mark VIe控制系统中的UCSB（Universal Control and Safety Bus）控制器模块，专为工业自动化和过程控制设计，以下为其核心产品详情：
一、产品定位与功能
控制核心：作为Mark VIe系统的关键组件，该模块负责执行控制逻辑、处理输入输出信号，并协调整个控制系统的运行。
冗余支持：支持双系统及三重模块冗余（TMR）配置，确保在单个模块故障时系统仍能稳定运行，满足高可靠性需求。
通信能力：通过IONet网络与I/O模块通信，并支持以太网接口与其他控制器或HMI连接，实现高效的数据交换。
二、技术特性
处理器与内存
处理器：搭载Intel EP80579微处理器，主频600MHz，提供强大的计算能力。
内存：配备256MB DDR2 SDRAM（带ECC纠错码）和2GB NAND闪存，确保数据存储和处理的稳定性。
网络与接口

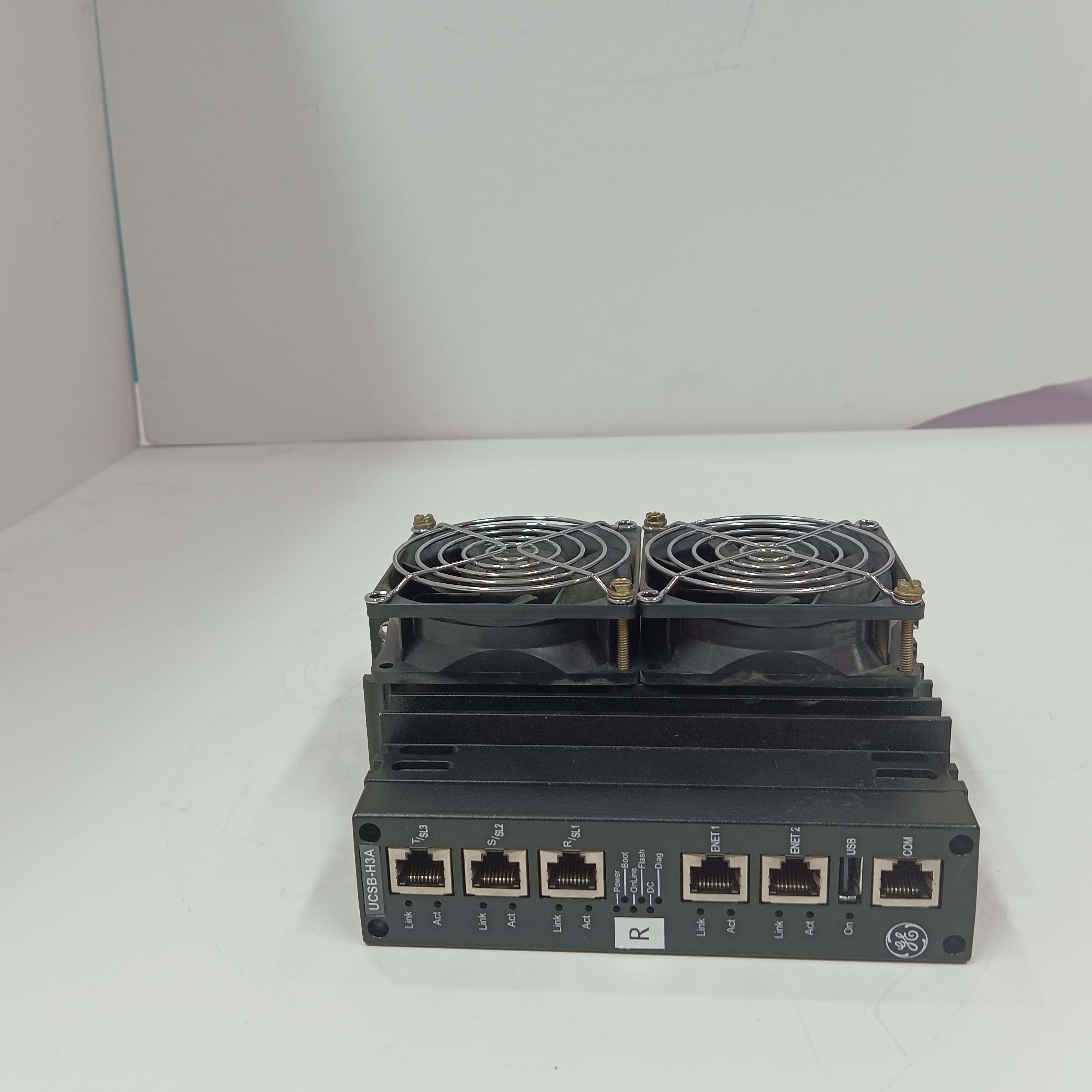

IONet接口：通过R、S、T三个IONet端口连接I/O模块，实现高精度时钟同步（误差<100微秒）。
以太网接口：提供多个RJ-45以太网端口，支持TCP/IP协议，便于与上位机或其他控制器通信。
其他接口：包括USB端口（用于配置和维护）、COM端口（用于串行通信）和Predix连接端口（用于云平台集成）。
电源与散热
电源输入：支持18-36V DC宽电压输入，内置电源模块，无需外部风扇或电池，采用风冷设计，降低维护成本。
环境适应性：工作温度范围为-40℃至+85℃，存储温度范围为-40℃至+85℃，适应极端工业环境。
软件与操作系统
操作系统：运行QNX Neutrino实时操作系统，支持多任务处理和高稳定性。
配置工具：通过GE的ToolboxST应用程序进行参数设置和逻辑编程，支持在线软件更新，无需重启系统。
三、物理特性
尺寸：150mm×100mm×50mm（或6.4英寸×8.1英寸×1.4英寸），紧凑设计节省安装空间。
重量：约500g（或2.4磅，不含包装）。
安装方式：支持面板安装，设计有散热翅片，需保持翅片畅通以确保散热效果。
四、应用领域
能源管理
用于发电厂、燃气轮机发电站等能源生产设施，实现发电机组的启动、停止、调速与保护。
工业自动化
集成于自动化生产线，协调多设备运行，提升生产效率与产品质量。
过程控制
监测与调整化学生产、石油炼制等工业过程中的关键参数，保障工艺稳定性。
环境与设备监测
实时采集环境数据（如空气质量、温湿度）或设备状态信息，支持预测性维护。
GE IS420UCSBH1A is the UCSB(Universal Control and Safety Bus)controller module in GE’s Mark VIe control system,designed for industrial automation and process control.The following are its core product details:
1.Product positioning and functions
Control core:As a key component of the Mark VIe system,this module is responsible for executing control logic,processing input and output signals,and coordinating the operation of the entire control system.
Redundancy support:Supports dual system and triple module redundancy(TMR)configuration to ensure that the system can still operate stably when a single module fails,meeting high reliability requirements.
Communication capability:Communicates with I/O modules through the IONet network,and supports Ethernet interface to connect with other controllers or HMIs to achieve efficient data exchange.
2.Technical features
Processor and memory
Processor:Equipped with Intel EP80579 microprocessor,main frequency 600MHz,providing powerful computing power.
Memory:Equipped with 256MB DDR2 SDRAM(with ECC error correction code)and 2GB NAND flash memory to ensure the stability of data storage and processing.
Network and Interface
IONet interface:I/O modules are connected through the three IONet ports of R,S,and T to achieve high-precision clock synchronization(error<100 microseconds).
Ethernet interface:Multiple RJ-45 Ethernet ports are provided,supporting TCP/IP protocol,which is convenient for communication with the host computer or other controllers.
Other interfaces:including USB port(for configuration and maintenance),COM port(for serial communication)and Predix connection port(for cloud platform integration).
Power supply and heat dissipation
Power input:Supports 18-36V DC wide voltage input,built-in power module,no external fan or battery required,air-cooled design,and reduces maintenance costs.
Environmental adaptability:The operating temperature range is-40℃to+85℃,and the storage temperature range is-40℃to+85℃,which can adapt to extreme industrial environments.
Software and operating system
Operating system:Runs QNX Neutrino real-time operating system,supports multi-tasking and high stability.
Configuration tool:Parameter setting and logic programming are performed through GE’s ToolboxST application,supporting online software updates without restarting the system.
3.Physical characteristics
Size:150mm×100mm×50mm(or 6.4 inches×8.1 inches×1.4 inches),compact design saves installation space.
Weight:about 500g(or 2.4 pounds,excluding packaging).
Installation method:Support panel installation,designed with heat dissipation fins,the fins must be kept unobstructed to ensure heat dissipation.
4.Application areas
Energy management
Used in energy production facilities such as power plants and gas turbine power stations to start,stop,speed control and protect generator sets.
Industrial automation
Integrated into automated production lines,coordinate the operation of multiple devices,and improve production efficiency and product quality.
Process control
Monitor and adjust key parameters in industrial processes such as chemical production and petroleum refining to ensure process stability.
Environmental and equipment monitoring
Real-time collection of environmental data(such as air quality,temperature and humidity)or equipment status information to support predictive maintenance.
