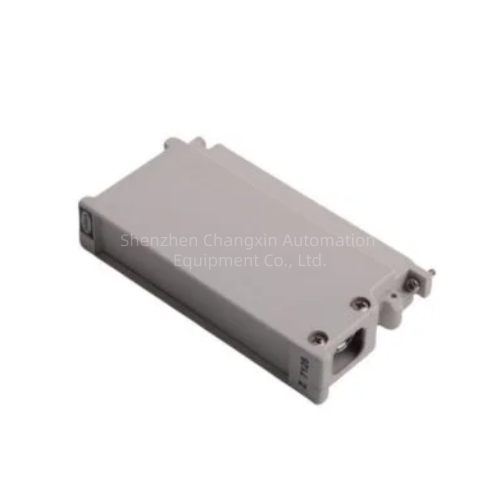

德国HIMA F60DIO24/1601安全相关控制器数字量模块拆机检测质保现货
产品核心摘要
完整型号：F60DIO24/1601（F60 DIO 24/16 01）
品牌：HIMA（黑马，德国安全控制系统厂商）
产品系列：HIMatrix F60模块化安全控制系统（PES/SIS）
产品类型：数字量输入输出混合I/O模块
通道配置：24路数字输入DI+16路数字输出DO
核心功能：采集现场开关量、阀门反馈、联锁状态；输出安全关断、电磁阀驱动指令；背板总线与F60中央控制器通讯；模块自带通道故障诊断、短路保护；背板与现场回路电气隔离，用于安全联锁、ESD紧急停车系统。
安全认证：TÜV认证SIL3、PL e、CAT.4，满足IEC61508、IEC61511工艺安全标准
产品深度介绍
F60DIO24/1601是HIMA HIMatrix F60机箱专用欧式插卡式混合数字I/O模块，安装于F60子机架3~8号插槽（1、2槽固定电源与中央模块）。
输入通道采集现场限位开关、压力开关、设备运行反馈信号；输出通道驱动电磁阀、继电器、声光报警等安全执行元件。全部通道具备断线、短路诊断，模块故障时安全失电输出，满足故障安全（Fail-Safe）设计理念。
模块内部总线与F60 CPU通讯，系统支持PROFIBUS DP对外通讯；面板LED指示灯直观显示每一路I/O通道状态、模块运行故障。
广泛应用煤化工、炼化、油气管道、电厂SIS/ESD紧急停车系统、压缩机组安全联锁。
关键技术规格
表格
参数项参数详情
完整型号F60DIO24/1601
通道规格24×DI（24VDC）；16×DO（24VDC晶体管输出）
信号电平DI：高电平10~30VDC，低电平≤5VDC
单路输出电流最大0.5A/通道，带短路保护
电气隔离现场I/O回路↔背板总线光电隔离
安全等级SIL3/PL e/Cat.4
适配机架HIMatrix F60子机架
安装形式欧式3U插卡，DIN标准机箱
供电机架背板统一DC24V供电
工作温度0℃~+60℃（控制柜无凝露）
组态软件HIMA SILworX
