一、基础信息
品牌：HIMA（德国黑马，全球SIS安全仪表系统龙头厂商）
型号：K9203，原厂物料编码996920302
适配系统：HIMax系列SIL3安全PLC机架（F8650/F8651/F8652控制器机架），19英寸标准机架单槽散热单元，不可混用K9202/K9203A
产品定位：机架强制风冷散热总成，给CPU、I/O、通讯卡散热，带风扇故障诊断、系统告警输出，是安全系统必备配套模块
安全标准：配套整机满足IEC61508 SIL3安全等级
二、硬件结构与风扇配置

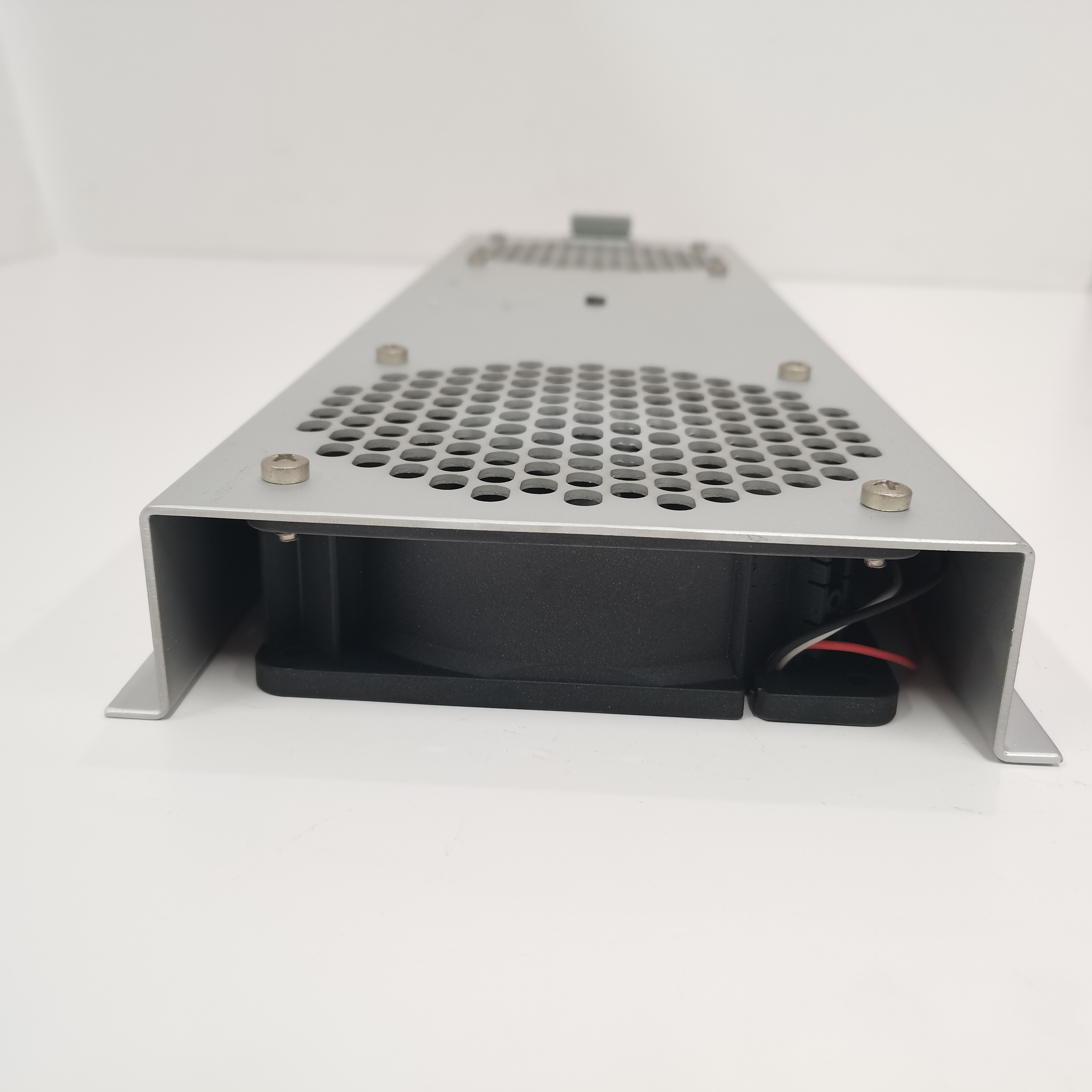

3台独立轴向直流风扇
并排布局，整机均衡风道，均匀带走机架内部功率器件热量；单风扇故障不整机停转，剩余两台维持基础散热
一体化铝合金机箱、金属防护网罩，防尘防异物卷入
后置专用欧式总线连接器，直插HIMax机架背板，由机架统一24VDC供电
前面板2颗状态LED指示灯：
RUN：风扇正常运转绿灯
FAULT：风扇停转/转速过低告警红灯
三、电气核心参数
供电规格：24VDC（19.2~28.8V宽幅直流），电厂直流屏直接适配
整机额定功耗：约4.8W，运行电流0.2A
单风扇转速：2500RPM，总风量约170m³/h
风扇故障检测逻辑：实时采集每路风扇转速，任意风扇卡死、停转、转速低于阈值立即触发硬件故障信号上传安全CPU
背板交互：故障状态字送入安全逻辑，可在HMI弹窗报警、记录SOE事件时序
支持热插拔：机架安全系统不停机，直接更换风扇模块，ESD联锁逻辑不中断
四、环境与机械规格
安装：19英寸标准机架单槽位插拔模块
整机尺寸：483（宽）×120（深）×44（高）mm
净重：约1.8kg
工作温度：-20℃~+60℃；存储-40℃~+85℃
防护等级IP20（控制柜内使用）
PCB工业G3三防涂层，耐受化工、电厂高湿、油雾、粉尘环境
抗振动：5g工业振动标准，适配压缩机、汽机房控制柜
五、核心功能
机架集中强制散热
HIMax机架满配CPU、冗余通讯卡、大量I/O模块发热量大，K9203提供持续风道循环，控制模块温度在安全区间，避免高温触发安全系统降容、停机。
多风扇容错冗余
单台风扇老化、卡死时另外两台继续工作，仅上报故障告警，不触发系统停机，兼顾安全与维护窗口。
完整风扇诊断预警
实时监测三路风扇工况，提前识别轴承磨损、积灰卡滞，计划性更换，避免突发高温跳机。
故障硬信号上传
风扇故障信号接入安全控制器，联动现场声光报警器、上位DCS弹窗提醒检修。
