描述

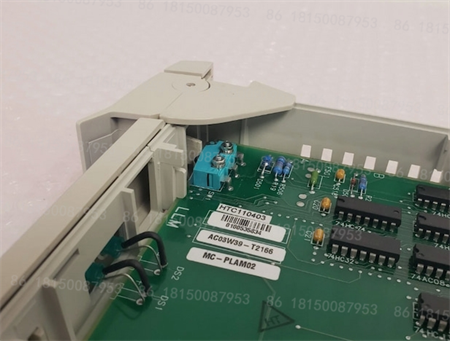

Honeywell MC-PLAM02是一款低电平模拟输入多路复用器处理器。以下是其详细信息：
型号及相关信息：完整型号为MC-PLAM02 51304362-150，产品类型为低电平模拟输入多路复用器处理器（32输入），IOP类型为低电平多路复用器（LLMUX）。
技术参数
输入通道：32路电气隔离。
输入类型：热电偶、RTD和线性毫伏传感器。
A/D转换器分辨率：14位。
共模电压（CMV）：直流到60Hz时为250V交流峰值或者±250V直流。
绝缘强度：1500V交流有效值或者±1500V直流（通道对通道，工作时），和通道对IOP共地（不工作时）。
串扰：直流到60Hz时为120dB。
输入电阻：在100mV时最小为2MΩ，最大常模连续输入为-1V到10V。
采样速率：每秒32个采样（每通道每秒一次）。
硬件精度：在23.5±2℃时为±40μV，或者±160mΩ。
软件精度：通常为±0.1℃，在23.5±2℃时最大为±0.5℃。
其他参数
工作温度范围：-40℃到+85℃。
尺寸：约13.2cm×2.5cm×14cm。
重量：约0.13kg。
功能特点
独立处理：I/O处理与控制处理功能分开，I/O扫描速率完全独立于I/O数量、控制器负载、处理和报警，能更高效地利用高级控制处理器的能力，并为未来的I/O扩展提供可能。
系统兼容：可与Honeywell的过程管理器（PM）、高级过程管理器（APM）和高性能过程管理器（HPM）等系统配合使用。
应用领域
工业自动化：用于管理来自各种传感器的多个低电平模拟信号。
过程控制：收集和处理模拟数据，以实现精确的控制和监测。
数据采集系统：增强信号处理能力，实现精确的数据采集和分析。
制造业：与控制系统集成，监测和控制制造过程。
环境监测：测量低电平模拟输入，用于环境和安全应用。
The Honeywell MC-PLAM02 is a low-level analog input multiplexer processor.The following are its details:
Model and related information:The full model number is MC-PLAM02 51304362-150,the product type is a low-level analog input multiplexer processor(32 inputs),and the IOP type is a low-level multiplexer(LLMUX).
Technical Parameters
Input Channels:32,electrically isolated.
Input Types:Thermocouples,RTDs,and linear millivolt sensors.
A/D Converter Resolution:14 bits.
Common Mode Voltage(CMV):250V AC peak or±250V DC at DC to 60Hz.
Dielectric Strength:1500V AC RMS or±1500V DC(channel-to-channel,operating),and channel-to-IOP common ground(non-operating).
Crosstalk:120dB at DC to 60Hz.Input resistance:Minimum 2 MΩat 100 mV,maximum normal-mode continuous input:-1 V to 10 V.
Sampling rate:32 samples per second(one sample per second per channel).
Hardware accuracy:±40μV at 23.5±2°C,or±160 mΩ.
Software accuracy:Typical±0.1°C,maximum±0.5°C at 23.5±2°C.
Other parameters
Operating temperature range:-40°C to+85°C.
Dimensions:Approximately 13.2 cm×2.5 cm×14 cm.
Weight:Approximately 0.13 kg.
Features
Independent processing:I/O processing is separated from control processing functions.The I/O scan rate is completely independent of I/O count,controller load,processing,and alarms.This allows for more efficient utilization of advanced control processor capabilities and provides for future I/O expansion.System Compatibility:Compatible with Honeywell Process Manager(PM),Advanced Process Manager(APM),and High-Performance Process Manager(HPM)systems.
Applications
Industrial Automation:Manages multiple low-level analog signals from various sensors.
Process Control:Collects and processes analog data for precise control and monitoring.
Data Acquisition Systems:Enhances signal processing capabilities for accurate data collection and analysis.
Manufacturing:Integrates with control systems to monitor and control manufacturing processes.
Environmental Monitoring:Measures low-level analog inputs for environmental and safety applications.
