描述
产品简要说明

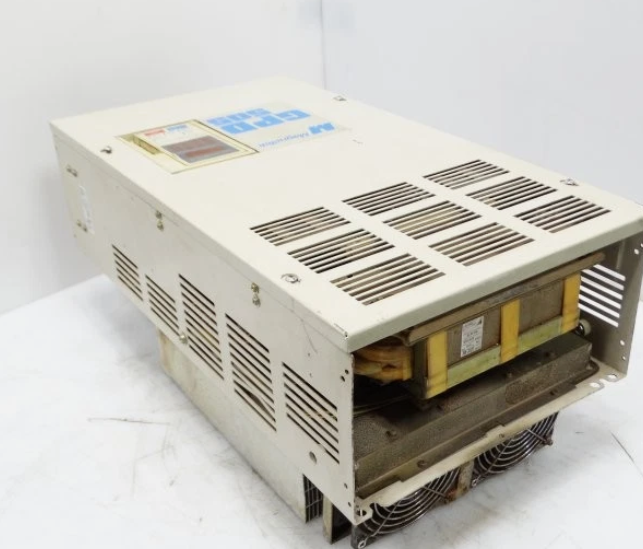

Magnetek CIMR-G5M41P5是一款工业级分布式控制模块，专为复杂自动化系统设计，核心特性包括：
模块化架构：支持多通道I/O扩展与通信协议兼容
高可靠性：宽温域运行（-25℃至70℃）及抗电磁干扰设计
智能控制：集成PID算法与逻辑运算功能
产品详细说明
1.硬件架构解析
核心处理器：
采用32位ARM Cortex-M4处理器（主频120 MHz）
存储配置：128 KB RAM+512 KB Flash（支持固件升级）
通信接口：
-EtherCAT主站/从站模式（100μs周期时间）
-Modbus TCP/RTU双协议支持
2.功能特性深度解析
I/O扩展能力：
16路数字量输入（DI）+8路数字量输出（DO）
4路模拟量输入（AI）支持0-10V/4-20mA
控制算法：
内置PID调节器（响应时间≤20 ms）
逻辑运算支持梯形图（LAD）、功能块图（FBD）编程
3.工业级可靠性设计
防护机制：
瞬态过压保护（TVS二极管，30 V耐受）
数字量输入光耦隔离（3000 V耐压）
抗干扰能力：
EMI抗干扰等级：Class B（符合IEC 61000-4-6）
ESD防护：15 kV（接触放电）
技术规格:Magnetek CIMR-G5M41P5
参数项规格描述
通信接口EtherCAT、Modbus TCP/RTU
I/O通道16 DI（24 VDC）+8 DO（继电器/晶体管可选）+4 AI（0-10V/4-20mA）
处理器性能ARM Cortex-M4（120 MHz主频）
工作温度-25℃至70℃
防护等级IP67（防尘防水）
Product brief description
Magnetek CIMR-G5M41P5 is an industrial-grade distributed control module designed for complex automation systems,with core features including:
Modular architecture:Supports multi-channel I/O expansion and communication protocol compatibility
High reliability:wide temperature range operation(-25℃to 70℃)and anti-electromagnetic interference design
Intelligent control:Integrated PID algorithm and logical computing functions
Product details
1.Hardware architecture analysis
Core processor:
Adopt 32-bit ARM Cortex-M4 processor(main frequency 120 MHz)
Storage configuration:128 KB RAM+512 KB Flash(supports firmware upgrade)
Communication interface:
-EtherCAT master/slave mode(100μs cycle time)
-Modbus TCP/RTU dual protocol support
2.In-depth analysis of functional characteristics
I/O expansion capability:
16 digital inputs(DI)+8 digital outputs(DO)
4 analog inputs(AI)support 0-10V/4-20mA
Control algorithm:
Built-in PID regulator(response time≤20 ms)
Logical operations support ladder diagram(LAD)and functional block diagram(FBD)programming
3.Industrial-grade reliability design
Protection mechanism:
Transient overvoltage protection(TVS diode,30 V withstand)
Digital input optocoupler isolation(3000 V withstand voltage)
Anti-interference ability:
EMI anti-interference level:Class B(compliant with IEC 61000-4-6)
ESD protection:15 kV(contact discharge)
Technical Specifications:Magnetek CIMR-G5M41P5
Parameters Specification Description
Communication interface EtherCAT,Modbus TCP/RTU
I/O Channel 16 DI(24 VDC)+8 DO(relay/transistor optional)+4 AI(0-10V/4-20mA)
Processor Performance ARM Cortex-M4(120 MHz main frequency)
Operating temperature-25℃to 70℃
Protection level IP67(dust-proof and waterproof)
