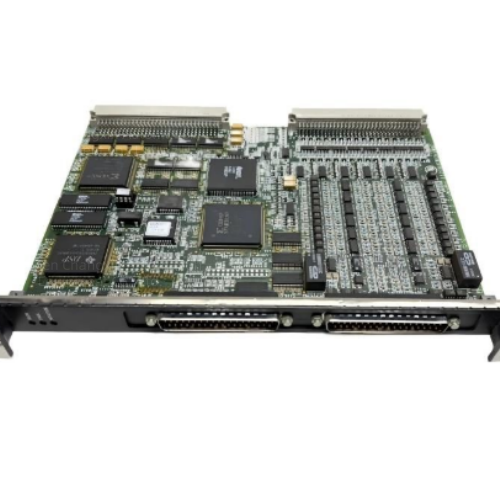

Mark VI系统IS200EPMCH1以太网通讯处理器板电厂联合循环机组备件
产品核心摘要
完整型号：IS200EPMCH1（常带后缀如IS200EPMCH1AEB，后缀代表硬件版本）
品牌：GE Vernova（原GE Energy）
产品系列：Speedtronic Mark VI（不兼容Mark VIe）燃气/汽轮机控制系统
正式名称：EPMC Expansion Processor Mezzanine Card，扩展处理器PMC夹层子卡
核心功能：PMC夹层板，插接在Mark VI主CPU板PMC插槽；搭载多路IONET工业以太网，负责控制器内部实时高速通讯；处理过程数据转发、时间同步、网络报文解析；硬件链路诊断，支撑TMR三重冗余架构的数据交互；为燃机调速、保护、伺服控制提供网络通道。
硬件形态：标准PMC夹层小板；板载3路RJ45 IONET网口；CPCI背板对接；配套组态软件ToolboxST
产品深度介绍
IS200EPMCH1（EPMC板）是GE Mark VI燃机控制器CPU的夹层扩展子板，不可独立运行，必须安装在主处理器板的PMC插槽上。
整套Mark VI系统依靠IONET以太网实现三重冗余控制器之间、控制器与I/O Pack之间实时数据交换。EPMC板承担底层网络收发、数据预处理、硬件报文监控、高精度时钟同步。
一旦该板故障，会出现控制器通讯中断、测点大面积失联、燃机保护逻辑异常。广泛用于重型燃气轮机、联合循环汽轮发电机组、管道驱动透平Mark VI控制系统。
重要分界线：Mark VI≠Mark VIe；IS200EPMCH1仅适配老式Mark VI，完全不能用于Mark VIe新一代平台。
关键技术规格
表格
参数项参数详情
完整型号IS200EPMCH1（后缀AEB为常见硬件版本）
适配系统GE Speedtronic Mark VI（排除Mark VIe）
硬件形式PMC夹层子卡（Mezzanine Card）
网络接口3通道IONET工业以太网（RJ45）
总线接口PMC标准PCI总线，对接CPU主板
系统架构支持TMR三重冗余控制
配套软件ToolboxST
供电CPU主板PMC插槽供电
工作温度0℃~+70℃（控制柜无凝露）
原厂状态EOL永久停产
