描述
产品简要说明

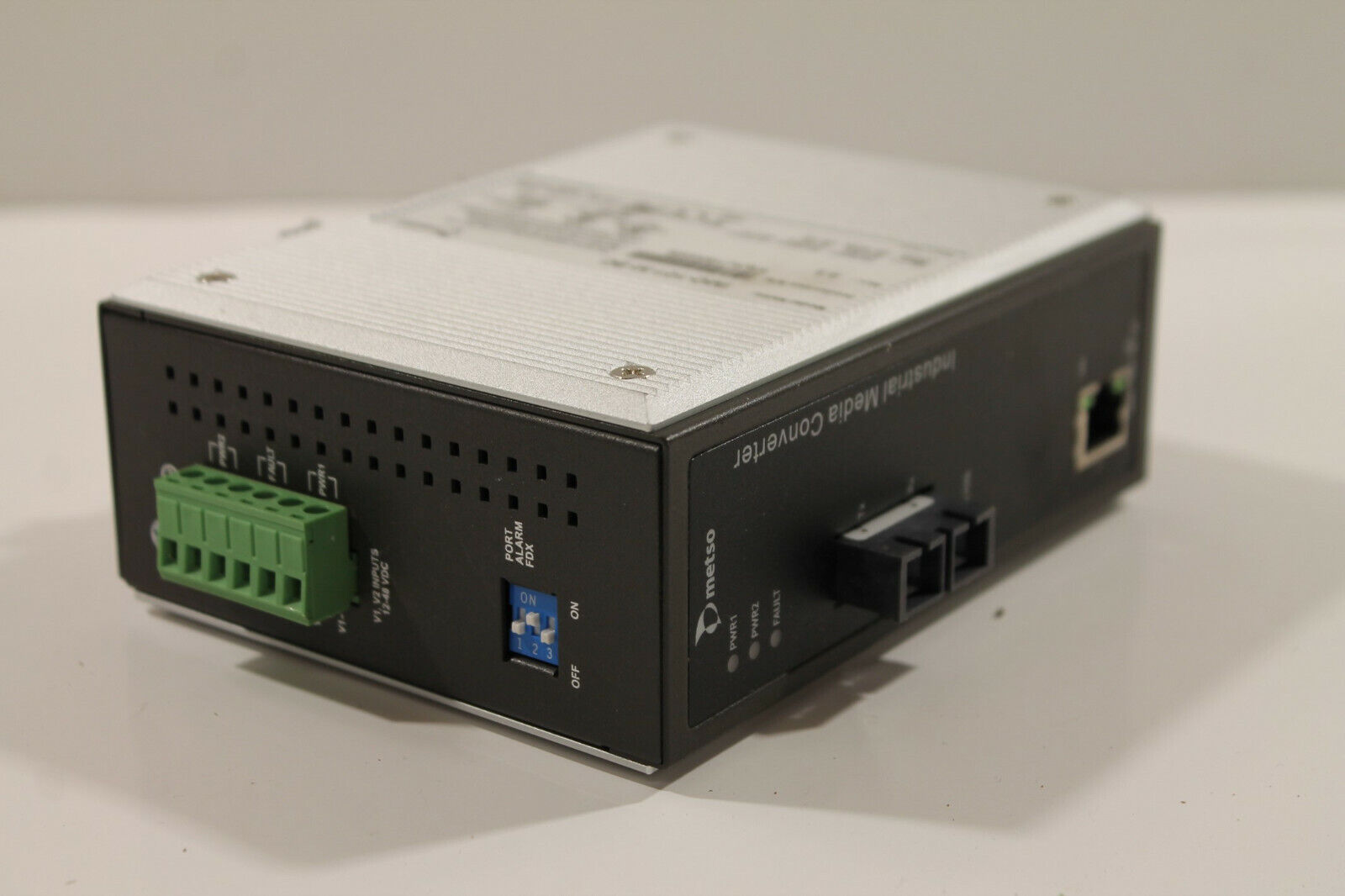

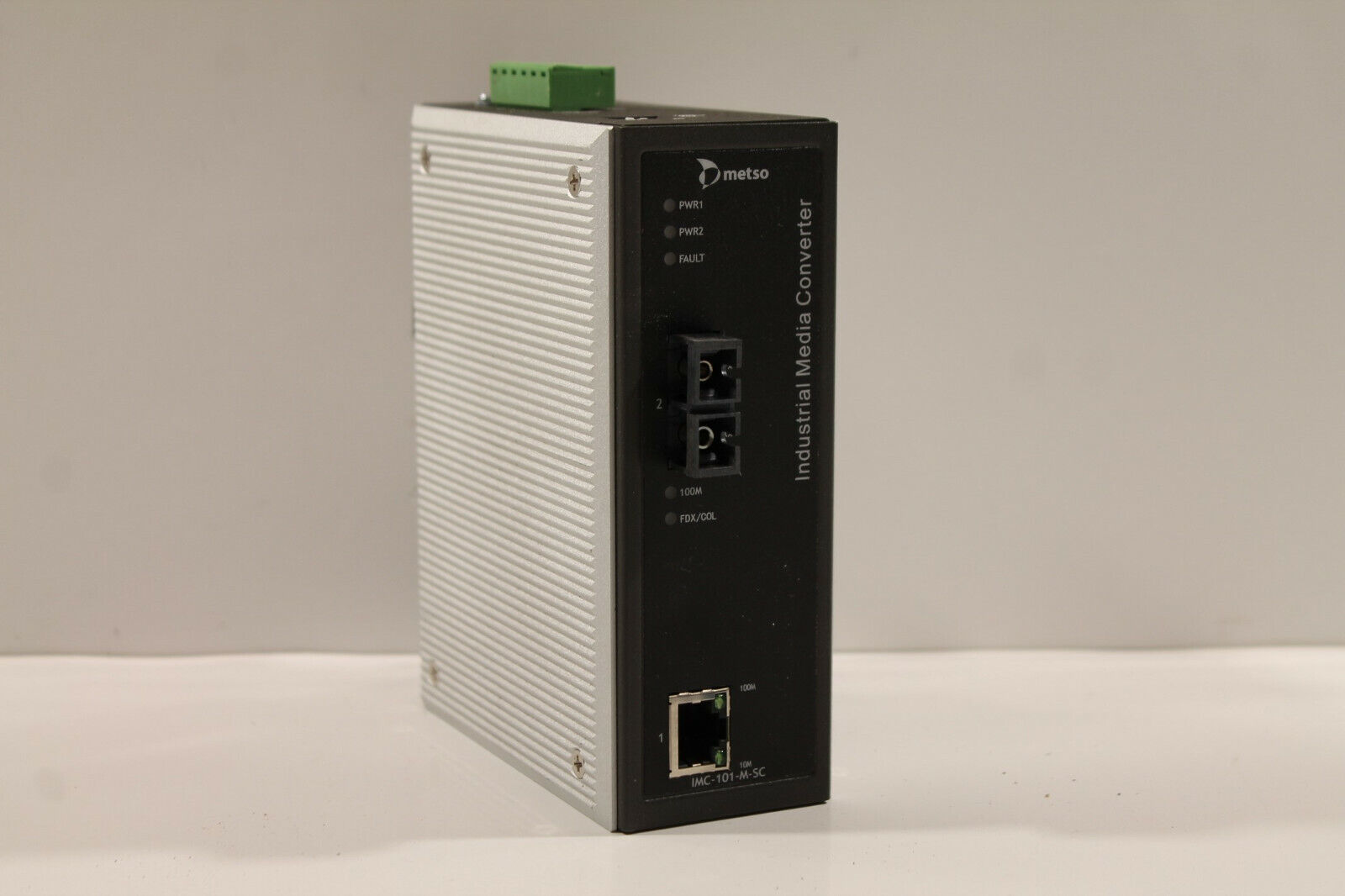

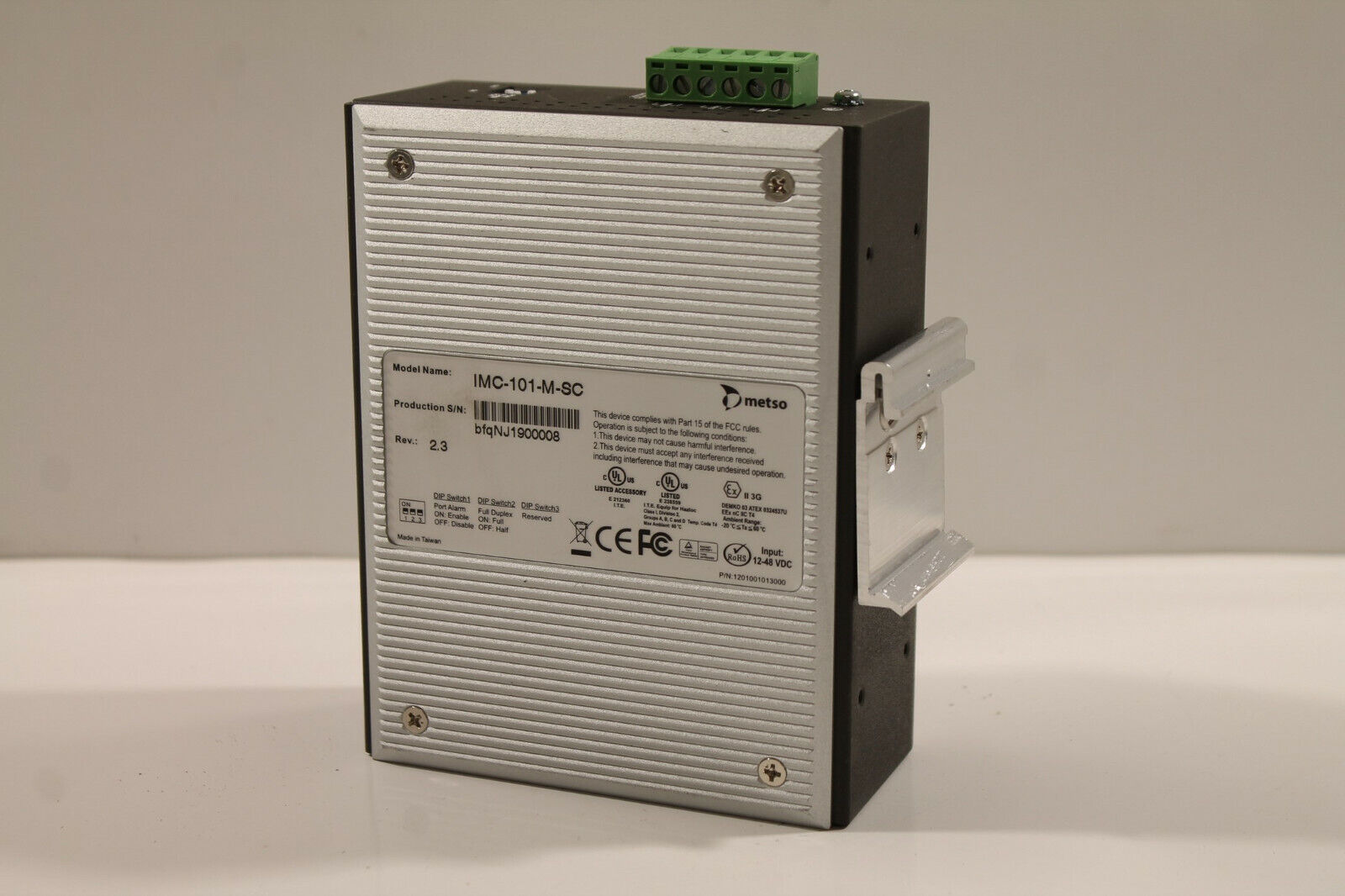

Metso IMC-101-M-SC是一款工业级光电转换器，核心功能包括：
介质转换：支持10/100BaseT(X)电口与100BaseFX多模光纤SC接口互转
工业环境适配：-40℃至75℃宽温设计，通过Class 1 Division 2/Zone 2危险环境认证
报警机制：继电器输出系统掉电、网络断线告警，减少宕机损失
冗余电源：支持12-48V DC冗余供电，保障持续运行
产品详细说明
1.技术架构与核心功能
光纤传输特性：
传输距离：多模光纤（50/125μm）最远5km，支持1300nm波长
光功率参数：
发射功率：-20 dBm（最小），-14 dBm（最大）
接收灵敏度：-34至-30 dBm（多模）
网络协议兼容：
支持全双工/半双工模式切换（通过DIP开关配置）
兼容IEEE 802.3、802.3u标准，支持MDI/MDI-X自动识别
2.工业环境适配性
温度与防护：
宽温设计：标准型号（0-60℃）与宽温型号（-40-75℃）可选
外壳防护：IP30金属外壳，抗冲击与振动（通过IEC 60068-2-27/32测试）
抗干扰能力：
通过FCC、CE、TÜV、UL等国际认证
电磁兼容性（EMC）符合EN 61000-4-2至-6等级3标准
3.安全与可靠性
冗余设计：
双电源输入（12-48V DC），支持热插拔
过载保护（1.1A）与反向电压保护
故障诊断：
LED指示灯实时监控PWR1/PWR2电源状态、网络连接及双工模式
继电器输出告警（1A 24V DC负载能力）
技术规格:Metso IMC-101-M-SC
参数项规格描述
接口类型1×10/100BaseT(X)RJ45电口+1×100BaseFX多模光纤SC接口
传输距离多模光纤（50/125μm）：5km（1300nm波长）
工作温度标准型号：0-60℃；宽温型号：-40-75℃
电源输入12-48V DC冗余输入，功耗≤0.2A 24V
防护等级IP30（金属外壳）
认证标准Class 1 Division 2/Zone 2、DNV、GL、FCC、CE、TÜV、UL
机械特性尺寸：53.6×135×105mm，重量：630g，支持导轨/壁挂安装
Product brief description
Metso IMC-101-M-SC is an industrial-grade photoelectric converter with core functions including:
Media conversion:Supports 10/100BaseT(X)port and 100BaseFX multi-mode fiber SC interface to convert each other
Industrial environment adaptation:wide temperature design of-40℃to 75℃,passed Class 1 Division 2/Zone 2 hazardous environment certification
Alarm mechanism:Relay output system power outage,network disconnection alarm,reduce downtime loss
Redundant power supply:Supports redundant power supply of 12-48V DC to ensure continuous operation
Product details
1.Technical architecture and core functions
光纤传输特性：
Transmission distance:Multimode optical fiber(50/125μm)up to 5km,supporting 1300nm wavelength
光功率参数：
Transmission power:-20 dBm(minimum),-14 dBm(maximum)
接收灵敏度：-34至-30 dBm（多模）
网络协议兼容：
Support full-duplex/half-duplex mode switching(configured via DIP switch)
Compatible with IEEE 802.3 and 802.3u standards,supports MDI/MDI-X automatic identification
2.Industrial environment adaptability
Temperature and protection:
Wide temperature design:standard model(0-60℃)and wide temperature model(-40-75℃)are available
Case protection:IP30 metal housing,impact and vibration resistance(passed IEC 60068-2-27/32 test)
Anti-interference ability:
通过FCC、CE、TÜV、UL等国际认证
Electromagnetic compatibility(EMC)complies with EN 61000-4-2 to-6 grade 3 standards
3.Safety and reliability
Redundant design:
双电源输入（12-48V DC），支持热插拔
过载保护（1.1A）与反向电压保护
故障诊断：
LED indicators monitor PWR1/PWR2 power status,network connection and duplex mode in real time
继电器输出告警（1A 24V DC负载能力）
技术规格:Metso IMC-101-M-SC
Parameters Specification Description
Interface type 1×10/100BaseT(X)RJ45 electrical port+1×100BaseFX multimode fiber SC interface
Transmission distance Multimode optical fiber(50/125μm):5km(1300nm wavelength)
Working temperature Standard model:0-60℃;wide temperature model:-40-75℃
Power input 12-48V DC redundant input,power consumption≤0.2A 24V
防护等级IP30（金属外壳）
Certification Standard Class 1 Division 2/Zone 2,DNV,GL,FCC,CE,TÜV,UL
Mechanical characteristics Dimension:53.6×135×105mm,Weight:630g,Supports rail/wall-mounted installation
