描述

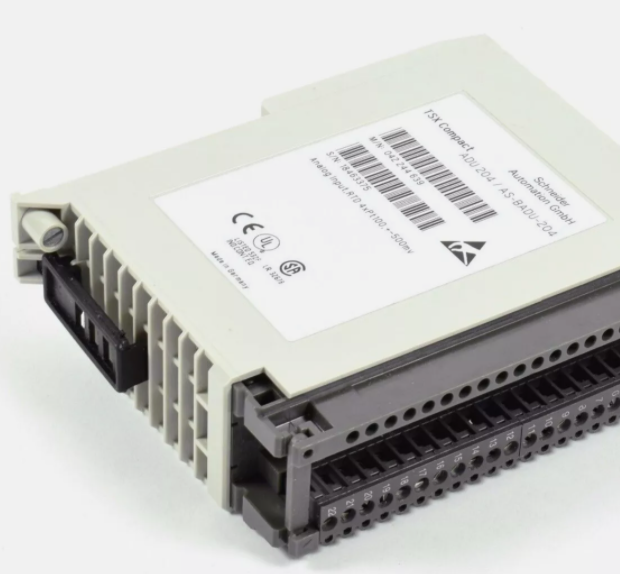

MODICON AS-BADU-204是一款4通道模拟输出模块，专为工业自动化控制系统设计，支持电压或电流环路输出，适用于控制可调频率驱动器、定位阀、阻尼器等设备。以下是其核心产品详情：
1.基础参数
品牌与制造商：施耐德电气（Schneider Electric），原Modicon系列。
通道数量：4通道，每个通道可独立配置为电压（0-10V）或电流（4-20mA）输出模式。
电源需求：需外部24VDC电源（250mA），若使用内部总线供电会导致错误读数。
防护等级：IP20，适用于工业环境，但需避免灰尘和液体直接接触。
接口类型：M12连接器，支持屏蔽双绞线（如百通9418）。
2.功能与技术特性
输出模式配置：
每个通道可独立设置为电压或电流模式，支持12位数字信号转换。
未使用的通道建议设置为电压模式以避免误报，或通过短路处理。
故障检测：
开路检测：红色LED指示断线或高环路阻抗（>500Ω）。
通信中断保护：可配置为在CPU通信丢失超1秒、CPU停止或断电时保持最后一个输出值。
LED状态指示：
琥珀色LED：闪烁表示模块故障。
绿色LED：顶部指示模块就绪，通道数据传输时保持亮起或快速闪烁。
3.接线与布线要求
屏蔽与接地：
仅在模块端接地信号电缆屏蔽层，另一端需绝缘处理。
信号电缆需远离电气噪声源（如电机、变压器），避免与交流电源线同管敷设。
若必须交叉布线，需以直角交叉。
端子保护：接线后需使用随附钥匙锁定端子，防止意外切换。
MODICON AS-BADU-204 is a 4-channel analog output module designed for industrial automation control systems and supports voltage or current loop output.It is suitable for controlling adjustable frequency drivers,positioning valves,dampers and other equipment.Here are the details of its core product:
1.Basic parameters
Brand and manufacturer:Schneider Electric,the original Modicon series.
Number of channels:4 channels,each channel can be independently configured in voltage(0-10V)or current(4-20mA)output mode.
Power requirements:External 24VDC power supply(250mA)is required.If power is used on the internal bus,it will cause wrong readings.
Protection level:IP20,suitable for industrial environments,but direct contact between dust and liquid must be avoided.
Interface type:M12 connector,supports shielded twisted pair wire(such as Baitong 9418).
2.Functional and technical characteristics
Output mode configuration:
Each channel can be independently set to voltage or current mode and supports 12-bit digital signal conversion.
Unused channels are recommended to set to voltage mode to avoid false alarms,or to process by short circuit.
Fault detection:
Open circuit detection:Red LED indicates disconnection or high loop impedance(>500Ω).
Communication interrupt protection:can be configured to maintain the last output value when CPU communication is lost for more than 1 second,CPU is stopped or powered off.
LED status indicator:
Amber LED:Flashing indicates module failure.
Green LED:The top indicates that the module is ready and remains on or blinks quickly when channel data is transferred.
3.Wiring and wiring requirements
Shielding and grounding:
The signal cable shield is only connected to the module end,and the other end needs to be insulated.
The signal cable must be kept away from electrical noise sources(such as motors and transformers)and avoid being laid with the AC power cord.
If cross-wiring is necessary,cross at right angles.
Terminal protection:After wiring,please use the included key to lock the terminal to prevent accidental switching.
