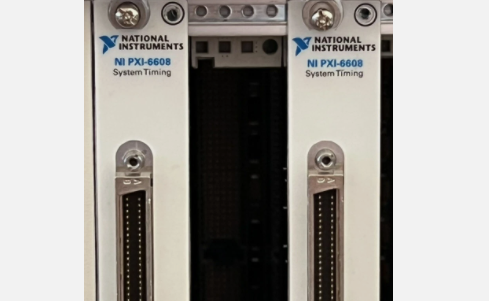

NI PXI-6608技术数据解析
一、核心参数
模块类型
功能定位：高精度计数器/定时器模块，支持数字I/O与多通道计数器功能。
总线标准：PXI（PCI eXtensions for Instrumentation）。
计数器/定时器
通道数量：8个32位加减计数器/定时器。
源频率：80 MHz（通过prescaler可扩展至125 MHz）。
分辨率：24位计数器分辨率，4位频率标量分辨率。
数字I/O
通道数量：32条TTL/CMOS兼容数字I/O线。
专用通道：8条独立数字I/O线。
共享通道：24条与计数器/定时器共用。
驱动能力：单通道输出电流4 mA，最大电压范围0-5 V。
同步与触发
DMA通道：3个同步高速DMA转换能力。
触发接口：支持RSI（Real-Time System Integration）同步总线。
二、功能特性
定时器/计数器功能
测量类型：
时间测量、脉冲计数、编码器定位、事件计数、周期测量、脉宽测量、频率测量。
生成能力：
脉冲生成、脉冲序列生成。
高精度测量
振荡器：内置10 MHz恒温晶体振荡器（OCXO），时钟稳定性0.075 ppm。
去抖动滤波：数字去抖动滤波器，消除信号噪声干扰。
通信与编程
协议支持：GPIB、USB、以太网等。
编程环境：兼容LabVIEW、LabWindows/CVI、Measurement Studio等开发工具。
三、物理规格
尺寸与安装
尺寸：16 cm×10 cm（符合PXI模块标准）。
安装方式：DIN导轨或面板安装。
接口与连接
I/O接口：68针SCSI-II公接头。
端子类型：支持螺丝端子（FP-TB-1/3）或弹簧端子（FP-TB-2）。
四、环境适应性
工作条件
温度范围：0°C至55°C（标准型）；-40°C至70°C（部分型号）。
湿度范围：0%至90%（非冷凝）。
防护与可靠性
隔离设计：通道间隔离电压60 V连续，620 Vrms耐压（5秒）。
抗干扰：符合工业级电磁兼容标准（EMC）。
NI PXI-6608 Technical data analysis
1.Core parameters
Module Type
Functional positioning:High-precision counter/timer module,supports digital I/O and multi-channel counter functions.
Bus standard:PXI(PCI eXtensions for Instrumentation).
Counter/Timer
Number of channels:8 32-bit addition and subtraction counters/timers.
Source frequency:80 MHz(scalable to 125 MHz via prescaler).
Resolution:24-bit counter resolution,4-bit frequency scalar resolution.
Digital I/O
Number of channels:32 TTL/CMOS compatible digital I/O lines.
Dedicated channels:8 independent digital I/O lines.
Shared channels:24 are shared with counter/timer.
Drive capability:Single channel output current 4 mA,maximum voltage range 0-5 V.
Synchronization and Triggering
DMA channel:3 synchronous high-speed DMA conversion capabilities.
Trigger interface:Supports RSI(Real-Time System Integration)synchronization bus.
2.Functional characteristics
Timer/Counter Function
Measurement type:
Time measurement,pulse counting,encoder positioning,event counting,period measurement,pulse width measurement,frequency measurement.
Generation ability:
Pulse generation,pulse sequence generation.
High-precision measurement
Oscillator:Built-in 10 MHz constant temperature crystal oscillator(OCXO),clock stability 0.075 ppm.
Dejitter filter:Digital dejitter filter to eliminate signal noise interference.
Communication and Programming
Protocol support:GPIB,USB,Ethernet,etc.
Programming environment:Compatible with development tools such as LabVIEW,LabWindows/CVI,Measurement Studio.
3.Physical specifications
Size and Installation
Dimensions:16 cm×10 cm(compliant with PXI module standards).
Installation method:DIN rail or panel installation.
Interface and connection
I/O interface:68-pin SCSI-II male connector.
Terminal type:Supports screw terminals(FP-TB-1/3)or spring terminals(FP-TB-2).
4.Environmental adaptability
Working conditions
Temperature range:0°C to 55°C(standard);-40°C to 70°C(some models).
Humidity range:0%to 90%(non-condensing).
Protection and reliability
Isolation design:The channel isolation voltage is 60 V continuous,620 Vrms withstand voltage(5 seconds).
Anti-interference:Comply with industrial grade electromagnetic compatibility standards(EMC).
