描述
产品概述

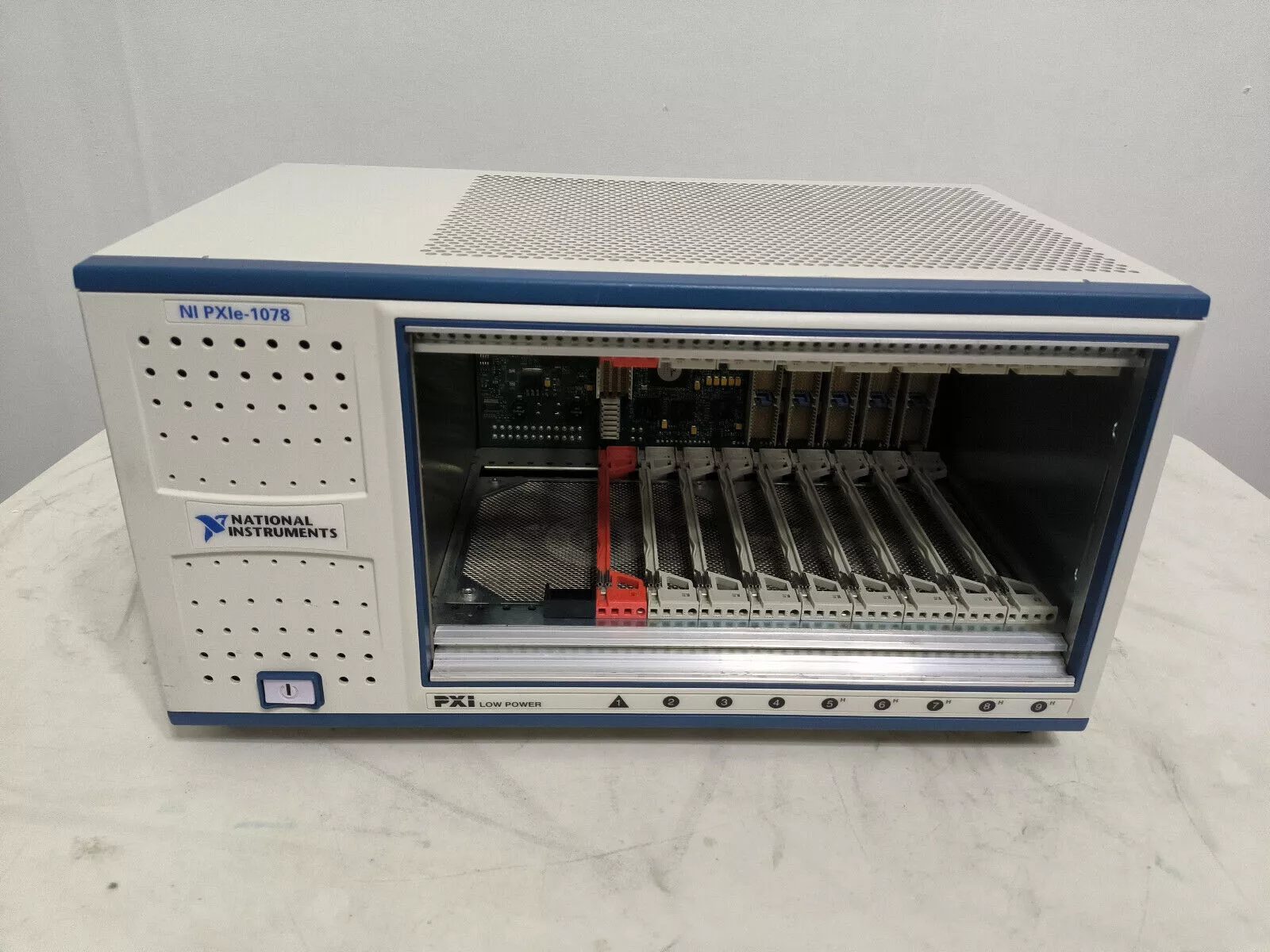

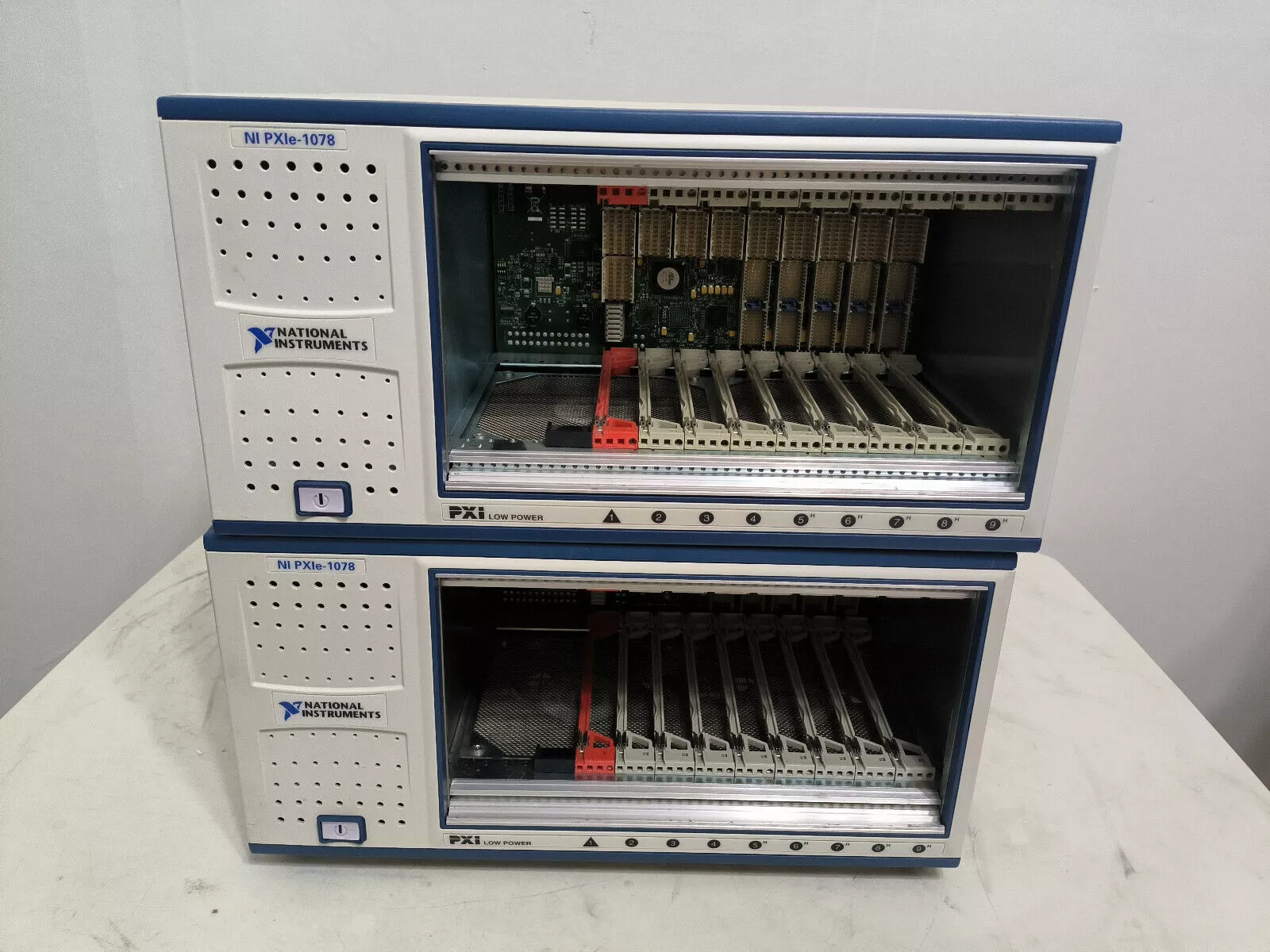

NI PXIe-1078是美国国家仪器（NI）推出的高性能PXI Express机箱，采用9槽模块化设计，支持混合总线架构（PXI/PXI Express兼容），专为高精度测试测量、工业自动化及科研领域设计。其集成高速背板与同步机制，适用于复杂多通道数据采集系统。
核心参数与功能
机箱架构
-插槽数量：9个插槽（3个PXI Express专用插槽+5个混合插槽，兼容标准PXI模块）；
-背板带宽：
-每插槽最高250 MB/s，系统总带宽1 GB/s；
-PXI Express插槽支持PCIe x4通道（理论速率5 GT/s）。
同步与定时
-参考时钟：10 MHz与100 MHz高精度时钟源（精度±25 ppm，槽间偏斜<100 ps）；
-触发总线：PXI触发总线（支持星形触发同步机制）。
物理特性
-尺寸与重量：
-深度8.43英寸（214.床），重量16.6磅（约7.5 kg）；
-低深度设计，适配机架与台式应用场景；
-散热系统：
-可选高风扇速度模式（增强散热，降低噪音）；
-支持填充面板安装（维持模块冷却效率）。
兼容性
-模块支持：
-PXI Express模块（全插槽兼容）；
-标准PXI模块（限混合插槽）；
-协议扩展：
-兼容CompactPCI/CompactPCI Express设备。
技术特点
高密度扩展：
-9槽设计支持多类型模块混合部署（如高速数字化仪、数字化仪与开关模块共存）；
工业级可靠性：
-工作温度范围0°C至50°C，总功率支持300 W；
-金属机身抗电磁干扰（EMI）。
典型应用场景
测试测量系统：
-半导体器件特性分析（多通道信号同步采集）；
-振动测试（结合PXIe-6363动态信号采集模块）；
工业自动化：
-生产线分布式控制（混合总线设备互联）；
-车载电子测试（宽温设计适配严苛环境）。
Product Overview
The NI PXIe-1078 is a high-performance PXI Express chassis launched by National Instruments(NI).It adopts a 9-slot modular design and supports a hybrid bus architecture(PXI/PXI Express compatible).It is designed for high-precision testing and measurement,industrial automation and scientific research fields.It integrates high-speed backplane and synchronization mechanism,which is suitable for complex multi-channel data acquisition systems.
Core parameters and functions
Chassis architecture
-Number of slots:9 slots(3 PXI Express dedicated slots+5 hybrid slots,compatible with standard PXI modules);
-Backplane bandwidth:
-Up to 250 MB/s per slot,total system bandwidth is 1 GB/s;
-PXI Express slot supports PCIe x4 channels(theoretical rate 5 GT/s).
Synchronization and timing
-Reference clock:10 MHz and 100 MHz high-precision clock source(accuracy±25 ppm,slot skew<100 ps);
-Trigger bus:PXI trigger bus(supports star trigger synchronization mechanism).
Physical characteristics
-Dimensions and weight:
-8.43 inches(214.bed)and 16.6 lbs(approximately 7.5 kg);
-Low-depth design,adapted to rack and desktop application scenarios;
-Heat dissipation system:
-High fan speed mode available(enhanced heat dissipation and reduced noise);
-Supports filling panel installation(maintains module cooling efficiency).
compatibility
-Module support:
-PXI Express module(full slot compatible);
-Standard PXI module(limited to hybrid slots);
-Protocol extension:
-CompactPCI/CompactPCI Express devices.
Technical Features
High density expansion:
-The 9-slot design supports mixed deployment of multiple types of modules(such as high-speed digitizer,digitizer and switch module coexist);
Industrial-grade reliability:
-Operating temperature range 0°C to 50°C,total power supports 300 W;
-Metal body anti-electromagnetic interference(EMI).
Typical application scenarios
Test and measurement system:
-Semiconductor device characteristics analysis(multi-channel signal synchronous acquisition);
-Vibration test(combined with PXIe-6363 dynamic signal acquisition module);
Industrial automation:
-Distributed control of production line(hybrid bus equipment interconnection);
-Car electronic testing(wide temperature design adapts to harsh environments).
