描述
产品概述

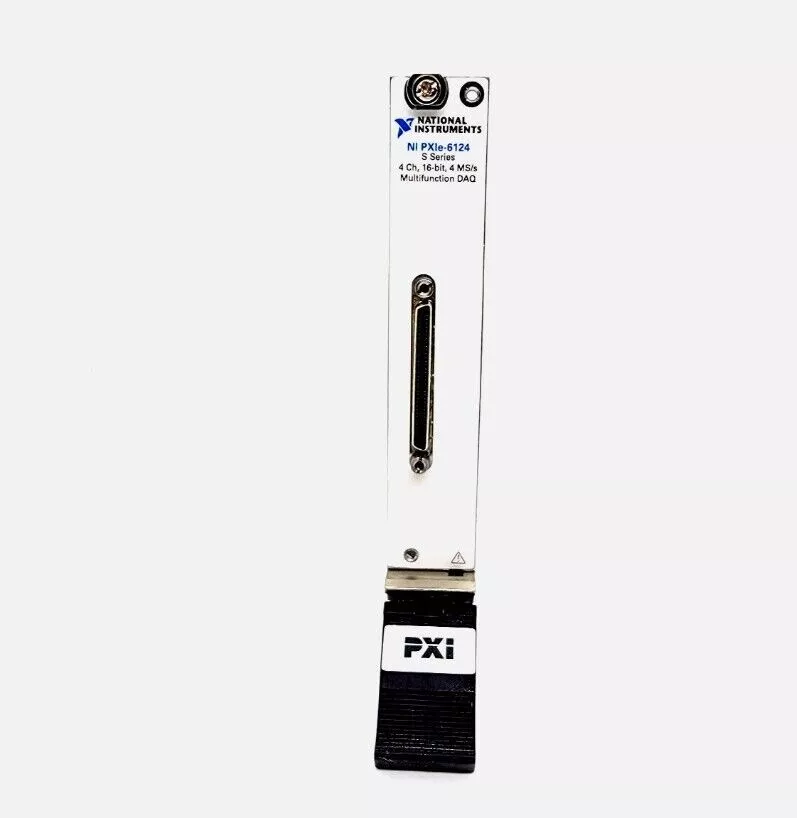

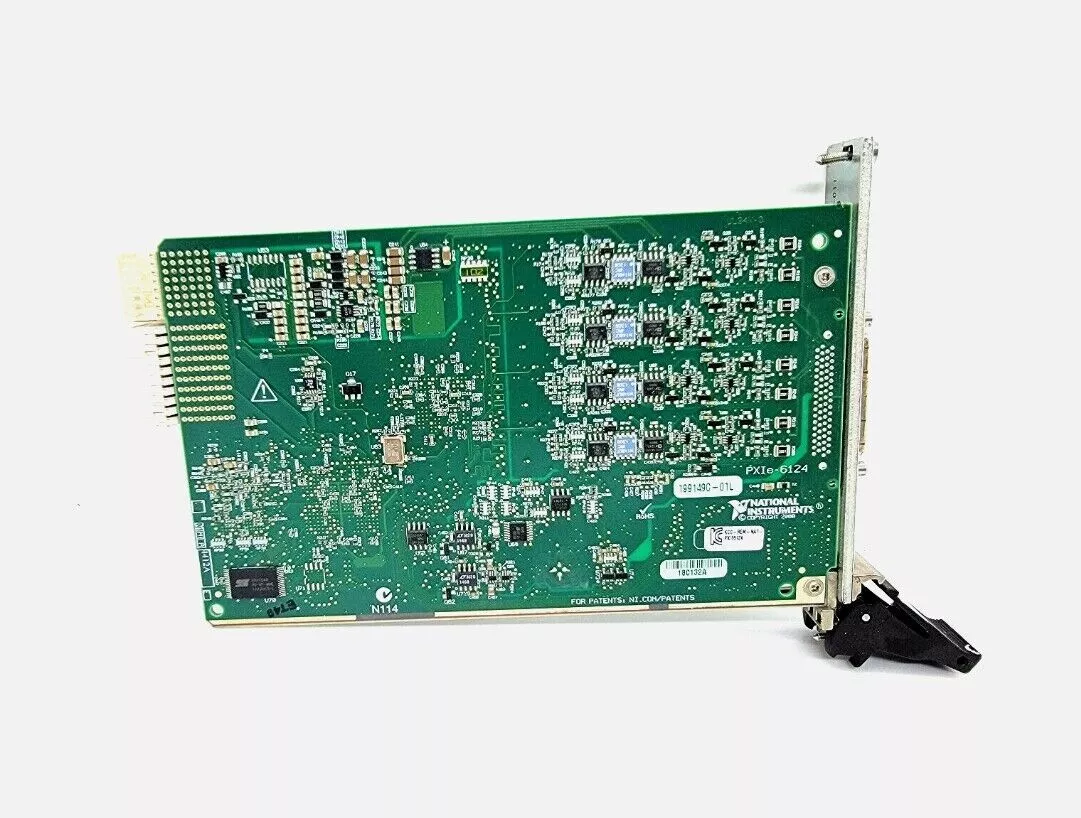

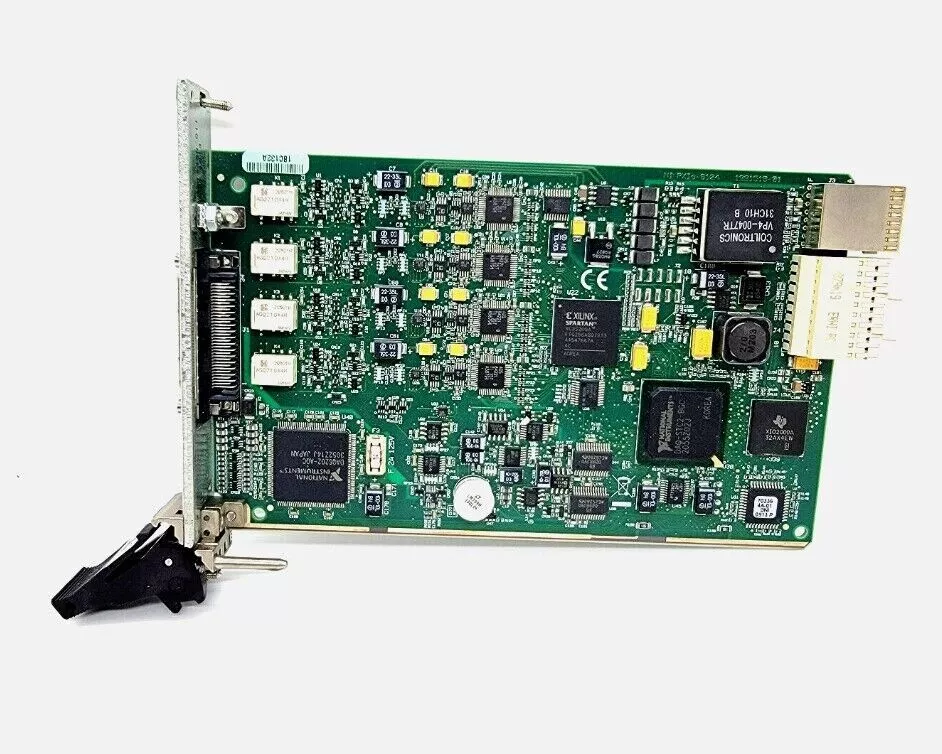

NI PXIe-6124是美国国家仪器（NI）推出的PXI Express多功能数据采集（DAQ）模块，专为高通道数同步采集与混合信号处理设计。其集成模拟输入/输出、数字I/O及计数器功能，适用于工业自动化、振动分析及多信号协同测试场景。
核心参数与功能
模拟输入模块
-通道配置：4通道同步采样，16位分辨率；
-采样速率：单通道/多通道均支持4 MS/s（最大持续速率）；
-输入范围：±10 V（默认，支持软件调整）；
-抗混叠滤波：硬件级抗混叠滤波器（截止频率可配）。
模拟输出模块
-通道配置：2通道，16位分辨率；
-更新速率：单通道4 MS/s，双通道2.5 MS/s；
-输出范围：±10 V。
数字I/O与计数器
-数字I/O：24条独立可编程线路（兼容TTL电平）；
-计数器/定时器：2个32位计数器（支持PWM、频率测量等）。
触发与同步
-触发模式：模拟边沿、数字触发（支持PXI星触发同步）；
-信号路由：通过PXIe_DSTARA/B/C实现跨模块信号互联。
接口与系统兼容性
总线接口：PXI Express x4（理论带宽5 GT/s）；
物理连接：
-BNC接头（模拟输入/输出）；
-DB-37接头（数字I/O与计数器）；
兼容性：
-支持与NI PXIe-6363、PXIe-4461等模块构建混合系统。
软件支持与开发工具
驱动程序：NI-DAQmx 17.0及以上版本（支持多线程与实时控制）；
集成开发环境：
-LabVIEW SignalExpress（交互式数据记录与分析）；
-TestStand（自动化测试框架集成）。
典型应用场景
工业测试：
-多传感器同步采集（如压力、温度信号）；
-电机控制闭环测试（结合PWM输出与计数器反馈）；
科研实验：
-振动信号动态捕获（高采样率支持高频分析）；
-实时信号生成与响应验证（如声学实验）。
Product Overview
NI PXIe-6124 is a PXI Express multi-function data acquisition(DAQ)module launched by National Instruments(NI),designed for high-channel synchronous acquisition and mixed signal processing.It integrates analog input/output,digital I/O and counter functions,and is suitable for industrial automation,vibration analysis and multi-signal collaborative testing scenarios.
Core parameters and functions
Analog input module
-Channel configuration:4-channel synchronous sampling,16-bit resolution;
-Sampling rate:Single channel/multi-channel support 4 MS/s(maximum sustained rate);
-Input range:±10 V(default,software adjustment is supported);
-Anti-aliasing filter:Hardware-level anti-aliasing filter(cutoff frequency can be matched).
Analog output module
-Channel configuration:2 channels,16-bit resolution;
-Update rate:single channel 4 MS/s,dual channel 2.5 MS/s;
-Output range:±10 V.
Digital I/O and Counter
-Digital I/O:24 independent programmable lines(compatible with TTL level);
-Counter/Timer:2 32-bit counters(supports PWM,frequency measurement,etc.).
Trigger and synchronization
-Trigger mode:analog edge,digital trigger(supports PXI star trigger synchronization);
-Signal routing:Cross-module signal interconnection is realized through PXIe_DSTARA/B/C.
Interface and system compatibility
Bus interface:PXI Express x4(theoretical bandwidth 5 GT/s);
Physical connection:
-BNC connector(analog input/output);
-DB-37 connector(digital I/O and counter);
compatibility:
-Supports the construction of hybrid systems with NI PXIe-6363,PXIe-4461 and other modules.
Software Support and Development Tools
Driver:NI-DAQmx 17.0 and above(supports multi-threading and real-time control);
Integrated development environment:
-LabVIEW SignalExpress(interactive data recording and analysis);
-TestStand(automated test framework integration).
Typical application scenarios
Industrial testing:
-Multi-sensor synchronous acquisition(such as pressure and temperature signals);
-Motor control closed-loop test(combined with PWM output and counter feedback);
Scientific research experiments:
-Dynamic capture of vibration signals(high sampling rate supports high frequency analysis);
-Real-time signal generation and response verification(such as acoustic experiments).
