产品概述

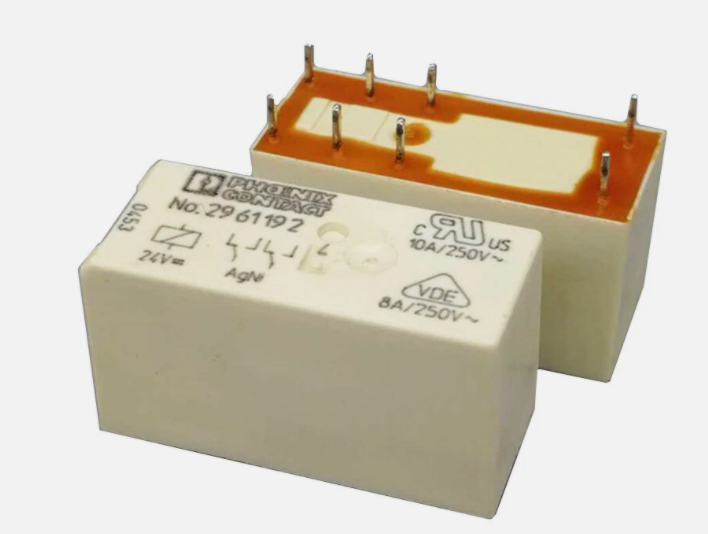

2961192是菲尼克斯电气（Phoenix Contact）推出的插拔式微型功率继电器，属于REL-MR系列，专为工业自动化、电力控制等场景设计。其核心功能是通过电磁驱动实现电路的快速切换，支持高负载和高可靠性操作。
核心参数与技术特性
1.电气参数
线圈电压：24 V DC
线圈电流：17 mA（额定电压下）
触点形式：DPDT（双刀双掷，2 Form C）
触点材料：银镍（AgNi）
额定电流：8 A（连续负载）
最大切换电压：250 V AC/DC
最大启动电流：25 A（持续20 ms）
动作时间：7 ms
释放时间：3 ms
2.环境适应性
工作温度：-40°C至85°C
防护等级：RT III（基础隔离）
抗干扰能力：符合IEC 60068-2-6（振动）和IEC 60068-2-27（冲击）标准
3.物理规格
尺寸：12.7 mm（宽）×29 mm（高）×15.7 mm（深）
安装方式：通孔插拔式，支持无间隙排列（>70°C时需间隔≥2.5 mm）
功能特点
高可靠性：
机械寿命达3×10^7次，电气寿命参见曲线图。
线圈电阻为1440Ω±10%（20°C时），输入电压范围宽（15.6 V DC至59.52 V DC）。
多场景兼容性：
支持电阻负载（最大192 W 24 V DC）和电机负载（符合UL 508标准）。
可切换多种电压与电流组合（如220 V AC、60 V DC等）。
模块化设计：
采用插拔式结构，便于集成至控制柜或工业设备中。
Product Overview
2961192 is a plug-in and unplugged micro power relay launched by Phoenix Contact.It belongs to the REL-MR series and is designed for industrial automation,power control and other scenarios.Its core function is to realize rapid switching of circuits through electromagnetic drive,supporting high load and high reliability operations.
Core parameters and technical characteristics
1.Electrical parameters
Coil voltage:24 V DC
Coil current:17 mA(at rated voltage)
Contact form:DPDT(double knife double throw,2 Form C)
Contact material:Silver nickel(AgNi)
Rated current:8 A(continuous load)
Maximum switching voltage:250 V AC/DC
Maximum start current:25 A(lasting 20 ms)
Action time:7 ms
Release time:3 ms
2.Environmental adaptability
Operating temperature:-40°C to 85°C
Protection level:RT III(basic isolation)
Anti-interference capability:Comply with IEC 60068-2-6(vibration)and IEC 60068-2-27(impact)standards
3.Physical specifications
Dimensions:12.7 mm(width)×29 mm(height)×15.7 mm(deep)
Installation method:through-hole plug-in type,supports gapless arrangement(at>70°C,interval≥2.5 mm)
Functional Features
High reliability:
The mechanical life is up to 3×10^7 times,and the electrical life is shown in the graph.
Coil resistance is 1440Ω±10%(at 20°C)and has a wide input voltage range(15.6 V DC to 59.52 V DC).
Multi-scenario compatibility:
Supports resistive loads(maximum 192 W 24 V DC)and motor loads(compliant with UL 508).
It can switch a variety of voltage and current combinations(such as 220 V AC,60 V DC,etc.).
Modular design:
It adopts a plug-in structure for easy integration into control cabinets or industrial equipment.
