一、产品概述

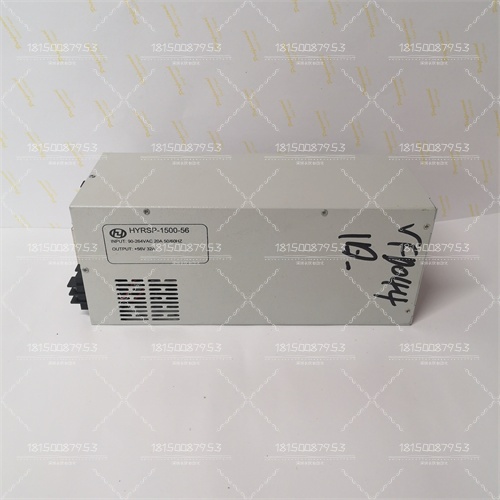

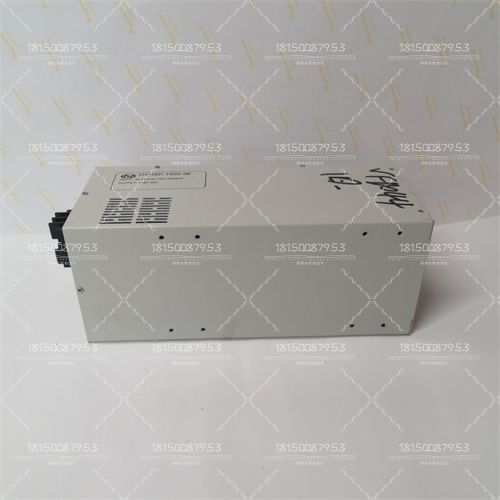

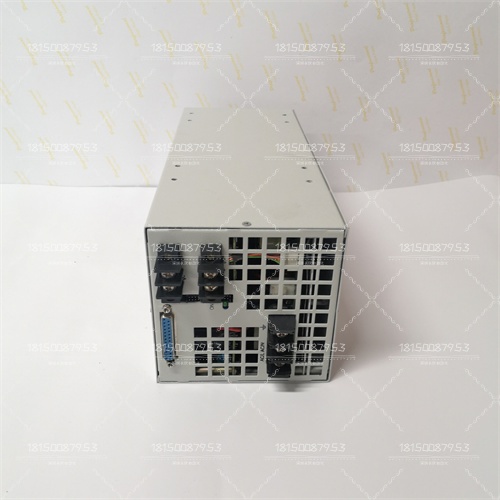

PIONEER MAGNETICS HYRSP-1500-56是一款1500W输出功率的高频开关电源模块，由美国Pioneer Magnetics（先锋磁电）设计制造。该产品采用全桥拓扑结构，支持宽输入电压范围（85-264VAC），输出电压为56VDC（可调范围48-58V），适用于通信基站、数据中心、工业自动化、医疗设备等需要稳定直流供电的场景。其核心优势包括高效率（>94%）、低纹波噪声、完善的保护功能及模块化设计，便于系统集成与维护。
二、核心技术规格
1.输入参数
输入电压范围：
交流（AC）：85VAC~264VAC（单相，47Hz~63Hz）
直流（DC）：120VDC~370VDC（可选输入模式）
输入电流：
满载时<10A（115VAC）/<5A（230VAC）
功率因数（PFC）：
内置主动式功率因数校正（APFC），典型值>0.99（满载），符合IEC 61000-3-2谐波标准。
2.输出参数
额定输出功率：1500W（连续工作）
输出电压：
标称值：56VDC
可调范围：48VDC~58VDC（通过外部电位器或数字接口调整）
输出电流：
最大26.8A（56V时），支持恒压（CV）/恒流（CC）模式自动切换。
纹波与噪声：
<120mVp-p（20MHz带宽），满足敏感电子设备供电要求。
负载调整率：
<±0.5%（线性负载），<±1%（非线性负载）。
动态响应：
负载突变（50%~100%）时，输出电压恢复时间<100μs。
3.效率与散热
满载效率：>94%（230VAC输入），>92%（115VAC输入），显著降低系统能耗与发热。
散热方式：
自然风冷（默认配置），支持强制风冷（可选风扇）以提升高温环境下的可靠性。
工作温度范围****：-20℃~+70℃（降额使用），-40℃~+85℃（存储温度）。
降额曲线：
温度超过50℃时，输出功率按-2.5%/℃线性降额。
三、保护功能与可靠性
1.多重保护机制
过压保护（OVP）：输出电压超过58V±1%时，自动关断输出并锁存，需手动复位或远程信号解锁。
过流保护（OCP）：输出电流超过28A±5%时，进入打嗝模式（Hiccup Mode），故障排除后自动恢复。
短路保护（SCP）：输出短路时，限流至<30A，短路移除后立即恢复供电。
过温保护（OTP）：内部温度超过105℃时，关闭电源以防止损坏，温度降至85℃后自动重启。
输入欠压/过压保护：输入电压低于80VAC或高于275VAC时，关闭电源并报警。
2.电磁兼容性（EMC）
传导干扰：符合EN 55032 Class B标准，通过FCC Part 15B认证。
辐射干扰：满足CISPR 32 Class B要求，适用于室内工业环境。
抗扰度：通过IEC 61000-4-2（ESD）、IEC 61000-4-4（EFT）、IEC 61000-4-5（Surge）等测试，确保在恶劣电磁环境中稳定运行。
3.寿命与可靠性
MTBF（平均无故障时间）****：>500,000小时（25℃环境，Telcordia SR-332方法）。
设计寿命****：>10年（连续工作），采用长寿命电解电容（105℃,10,000小时）与工业级元器件。
认证标准：
安全认证：UL 60950-1、CE、CB、TUV。
环境认证：RoHS、REACH、WEEE。
四、接口与控制功能
1.数字接口（可选）
PMBus/I2C接口：支持实时监控输出电压、电流、温度，以及远程配置参数（如输出电压、启停控制）。
报警信号：通过GPIO引脚输出OVP/OCP/OTP故障状态，便于与上位机联动。
2.机械接口
尺寸：127mm（长）×63.5mm（宽）×40.6mm（高），符合1/4砖（Quarter Brick）标准。
安装方式：
PCB焊接（通过引脚固定）或导轨安装（需选配支架）。
散热片兼容性：底部平整，可直接贴合散热片或使用导热垫增强散热。
1.Product Overview
PIONEER MAGNETICS HYRSP-1500-56 is a high-frequency switching power supply module with an output power of 1500W,designed and manufactured by Pioneer Magnetics of the United States.This product adopts a full-bridge topology,supports a wide input voltage range(85-264VAC),and an output voltage of 56VDC(adjustable range 48-58V),which is suitable for communication base stations,data centers,industrial automation,medical equipment and other scenarios that require stable DC power supply.Its core advantages include high efficiency(>94%),low ripple noise,complete protection functions and modular design,which facilitates system integration and maintenance.
2.Core technical specifications
1.Input parameters
Input voltage range:
AC:85VAC~264VAC(single phase,47Hz~63Hz)
DC:120VDC~370VDC(selectable input mode)
Input current:
<10A(115VAC)/<5A(230VAC)at full load
Power factor(PFC):
Built-in active power factor correction(APFC),typical value>0.99(full load),in line with IEC 61000-3-2 harmonic standard.
2.Output parameters
Rated output power:1500W(continuous operation)
Output voltage:
Nominal value:56VDC
Adjustable range:48VDC~58VDC(adjusted by external potentiometer or digital interface)
Output current:
Maximum 26.8A(at 56V),supports automatic switching between constant voltage(CV)/constant current(CC)mode.
Ripple and noise:<120mVp-p(20MHz bandwidth),meeting the power supply requirements of sensitive electronic equipment.
Load regulation:<±0.5%(linear load),<±1%(non-linear load).
Dynamic response:When the load changes suddenly(50%~100%),the output voltage recovery time is<100μs.
3.Efficiency and heat dissipation
Full load efficiency:>94%(230VAC input),>92%(115VAC input),significantly reducing system energy consumption and heat generation.
Cooling method:Natural air cooling(default configuration),support forced air cooling(optional fan)to improve reliability in high temperature environment.
Operating temperature range****:-20℃~+70℃(derating),-40℃~+85℃(storage temperature).
Derating curve:When the temperature exceeds 50℃,the output power is linearly derated by-2.5%/℃.
3.Protection function and reliability
1.Multiple protection mechanisms
Overvoltage protection(OVP):When the output voltage exceeds 58V±1%,the output is automatically shut down and latched,and manual reset or remote signal unlocking is required.
Overcurrent protection(OCP):When the output current exceeds 28A±5%,it enters hiccup mode and automatically recovers after the fault is eliminated.
Short circuit protection(SCP):When the output is short-circuited,the current is limited to<30A,and the power supply is restored immediately after the short circuit is removed.
Overtemperature protection(OTP):When the internal temperature exceeds 105℃,the power supply is turned off to prevent damage,and it automatically restarts after the temperature drops to 85℃.
Input undervoltage/overvoltage protection:When the input voltage is lower than 80VAC or higher than 275VAC,the power supply is turned off and an alarm is sounded.
2.Electromagnetic compatibility(EMC)
Conducted interference:Meets EN 55032 Class B standard and passed FCC Part 15B certification.
Radiated interference:Meets CISPR 32 Class B requirements,suitable for indoor industrial environments.
Immunity:Passes IEC 61000-4-2(ESD),IEC 61000-4-4(EFT),IEC 61000-4-5(Surge)and other tests to ensure stable operation in harsh electromagnetic environments.
3.Life and reliability
MTBF(mean time between failures)****:>500,000 hours(25℃environment,Telcordia SR-332 method).
Design life****:>10 years(continuous operation),using long-life electrolytic capacitors(105℃,10,000 hours)and industrial-grade components.
Certification standards:
Safety certification:UL 60950-1,CE,CB,TUV.
Environmental certification:RoHS,REACH,WEEE.
4.Interface and control function
1.Digital interface(optional)
PMBus/I2C interface:supports real-time monitoring of output voltage,current,temperature,and remote configuration parameters(such as output voltage,start-stop control).
Alarm signal:output OVP/OCP/OTP fault status through GPIO pins,which is convenient for linkage with the host computer.
2.Mechanical interface
Size:127mm(length)×63.5mm(width)×40.6mm(height),in line with the 1/4 brick(Quarter Brick)standard.
Installation method:
PCB welding(fixed by pins)or guide rail installation(optional bracket required).
Heat sink compatibility:The bottom is flat,and the heat sink can be directly attached or a thermal pad can be used to enhance heat dissipation.
