一、基础物料信息
品牌：ABB（源自BBC布朗勃法瑞电力电子技术）
完整编码

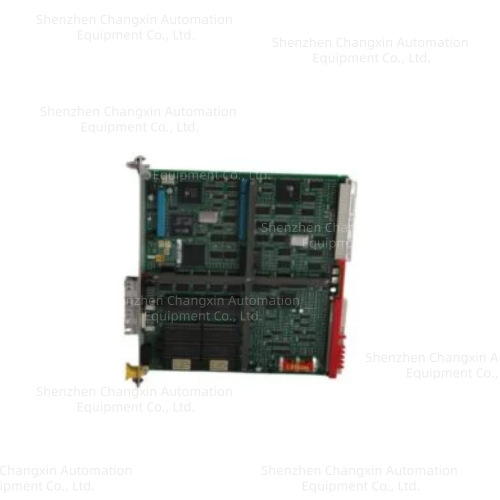

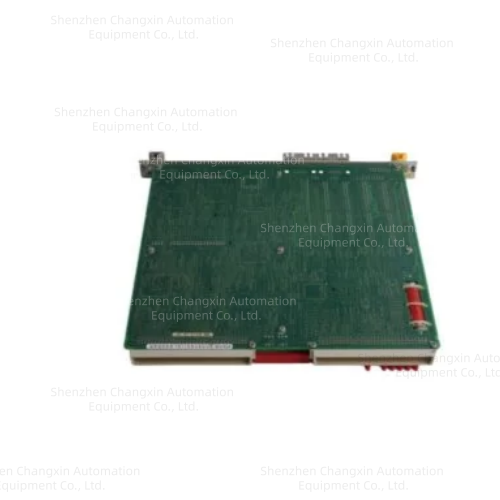

板卡型号：PPB624 A01
原厂物料号：HIET404828R0001
产品定位
标注Excitation System Control Card，属于UNITROL励磁系统、ACS1000中高压IGCT变频共用电源与信号接口底板，是励磁主控DDC7940、变频主控KUD581 A101/KUC720AE01的配套电源分配、模拟量调理、驱动信号中转板，负责强弱电隔离、功率回路监测、励磁晶闸管/IGCT门极辅助供电。
供货状态
配套励磁多用于火电同步发电机励磁、6kV/10kV锅炉辅机高压变频大修替换备件。
防护认证
CE、UL、IEC61000-6-2电力标准，PCB全板G3工业三防涂层，多级阻容滤波+端口6kV EFT浪涌隔离，适配电厂励磁室、变频柜高温、强整流谐波工况。
二、硬件架构与核心电气规格
1.多路隔离电源输出（核心功能）
板载多组独立隔离DC/DC变换单元，为整套励磁/变频子系统提供多路稳压电源：
±15V、+5V：给LVDT阀位传感器、采样运放、通讯光耦供电；
隔离24V：数字DI/DO回路、冷却风机联锁回路供电；
专用驱动电源：为IGCT/晶闸管门极驱动回路提供隔离弱电，强弱电完全电气隔离，隔离耐压2500VAC。
2.全通道模拟信号调理回路
多路差分AI采集：发电机PT机端电压、CT励磁电流、IGCT功率模块温度、母线直流电压；
硬件低通滤波、差分放大，消除长线共模干扰，抑制ABB UNITROL、KUC720变频高频杂波，避免励磁电压、变频负荷震荡漂移；
支持4~20mA双向模拟信号中转：DCS下发励磁给定、变频转速给定，向上上传励磁电流、功率测点。
3.数字I/O联锁通道
24VDC隔离DI：柜门联锁、冷却系统、急停、GE 469电机保护跳闸、远方/就地切换信号；
继电器C型DO：励磁失磁、变频过流、功率器件超温故障硬接点，输出SOE时序信号至SIS/DCS；
单通道独立保险，单点短路不拖垮整板电源。
4.内部总线与通讯接口
并行排线接口：对接DDC7940励磁主控、KUD581 A101变频上层主控，交互采样、驱动、故障报文；
隔离RS485串口：Modbus RTU，对接就地Honeywell HCiX15触摸屏、AC31 PLC 07KT92；
5.机械环境参数
表格
参数项技术指标
背板输入电源±15VDC控制电源，整机功耗约5W
尺寸重量153×400×3mm，净重0.5kg
工作温度-20℃~+70℃连续运行，存储-40℃~+85℃
安装形式标准6U欧式插卡，励磁/变频功率单元机架固定，不可热插拔，检修断电操作
抗干扰6kV EFT浪涌防护，抵御大功率整流、变频电磁辐射
