一、产品概述

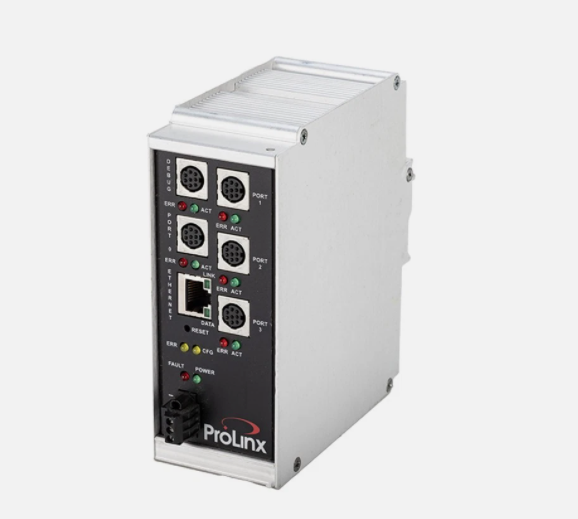

PROSOFT 5302-MBP-MCM4是一款工业协议网关模块，由PROSOFT开发，专为Modbus Plus到Modbus的协议转换设计，支持主从站模式。其核心功能是实现不同工业通信协议间的无缝对接，适用于工业自动化、DCS（分散控制系统）及安全仪表系统（SIS）的集成场景。
二、核心功能与特点
协议转换与通信扩展
Modbus Plus主从站支持：提供一个DB9母头Modbus Plus端口，支持主站或从站模式，兼容工业控制器（如PLC、DCS）。
多端口扩展：支持4个独立配置的串行端口（如RS-232/422/485），可分别配置为Modbus主站或从站，满足多设备连接需求。
工业级硬件设计
处理器与内存：基于Intel Atom Z510/Z530处理器（1.1GHz/1.6GHz），搭配1GB DDR2 SDRAM，确保高效数据处理能力。
接口丰富性：
数字I/O：6位GPIO，支持通用输入输出控制。
扩展接口：1个PCI插槽和1个PC/104+扩展接口，兼容第三方硬件模块。
存储与通信：1个IDE接口、2个SATA接口、5个串口、6个USB 2.0端口及双网口（千兆+百兆）。
环境适应性
工作温度：-20°C至70°C（可选-40°C至80°C）。
防护等级：IP54（防尘防溅水），适应工业现场恶劣环境。
抗干扰能力：通过光隔离技术抑制电磁干扰，支持宽电压输入（DC 12V 3A）。
安全与可靠性
看门狗功能：支持1秒至255秒/分的看门狗定时器，防止系统死锁。
冗余设计：可选配冗余电源输入（AT/ATX跳线），提升系统稳定性。
三、技术参数
参数类别具体规格
处理器Intel Atom Z510-1.1GHz或Z530-1.6GHz双核
内存1GB DDR2 SDRAM
协议支持Modbus Plus（主从站）与Modbus（4端口主从站）
接口类型1×Modbus Plus端口、4×Modbus串口、6×USB 2.0、5×RS-232/422/485、双网口（千兆+百兆）
扩展接口1×PCI、1×PC/104+
存储接口1×IDE、2×SATA、1×CF卡槽
工作温度-20°C至70°C（可选-40°C至80°C）
防护等级IP54（工业级）
电源输入DC 12V 3A或AT/ATX跳线输入
认证标准RoHS、CE、UL、ATEX（防爆认证）
1.Product Overview
PROSOFT 5302-MBP-MCM4 is an industrial protocol gateway module developed by PROSOFT and is designed for Modbus Plus to Modbus protocol conversion,supporting master-slave mode.Its core function is to achieve seamless docking between different industrial communication protocols,and is suitable for industrial automation,DCS(distributed control system)and safety instrumentation system(SIS)integration scenarios.
2.Core functions and features
Protocol conversion and communication extension
Modbus Plus master and slave support:Provides a DB9 female Modbus Plus port,supports master or slave mode,and is compatible with industrial controllers(such as PLC,DCS).
Multi-port expansion:supports 4 independently configured serial ports(such as RS-232/422/485),which can be configured as Modbus master or slave station respectively to meet the needs of multi-device connection.
Industrial hardware design
Processor and memory:Based on Intel Atom Z510/Z530 processor(1.1GHz/1.6GHz),paired with 1GB DDR2 SDRAM,ensuring efficient data processing capabilities.
Interface richness:
Digital I/O:6-bit GPIO,supports general input and output control.
Extended interface:1 PCI slot and 1 PC/104+expansion interface,compatible with third-party hardware modules.
Storage and communication:1 IDE interface,2 SATA interfaces,5 serial ports,6 USB 2.0 ports and dual network ports(gigabit+100 megabit).
Environmental adaptability
Operating temperature:-20°C to 70°C(optional-40°C to 80°C).
Protection level:IP54(dust-proof and splash-proof),adapting to harsh environments on industrial sites.
Anti-interference ability:Suppress electromagnetic interference through optical isolation technology and supports wide voltage input(DC 12V 3A).
Safety and reliability
Watchdog function:Supports watchdog timer from 1 second to 255 seconds/minute to prevent system deadlock.
Redundant design:optional redundant power input(AT/ATX jumper)can be used to improve system stability.
3.Technical parameters
Parameter category Specific specifications
Processor Intel Atom Z510-1.1GHz or Z530-1.6GHz dual-core
Memory 1GB DDR2 SDRAM
The protocol supports Modbus Plus(master and slave)and Modbus(4-port master and slave)
Interface type 1×Modbus Plus port,4×Modbus serial port,6×USB 2.0,5×RS-232/422/485,dual network ports(gigabit+100 megabit)
Extended interface 1×PCI,1×PC/104+
Storage interface 1×IDE,2×SATA,1×CF card slot
Operating temperature-20°C to 70°C(optional-40°C to 80°C)
Protection level IP54(industrial grade)
Power input DC 12V 3A or AT/ATX jumper input
Certification standards RoHS,CE,UL,ATEX(Explosion-proof certification)
