描述
一、核心功能与定位

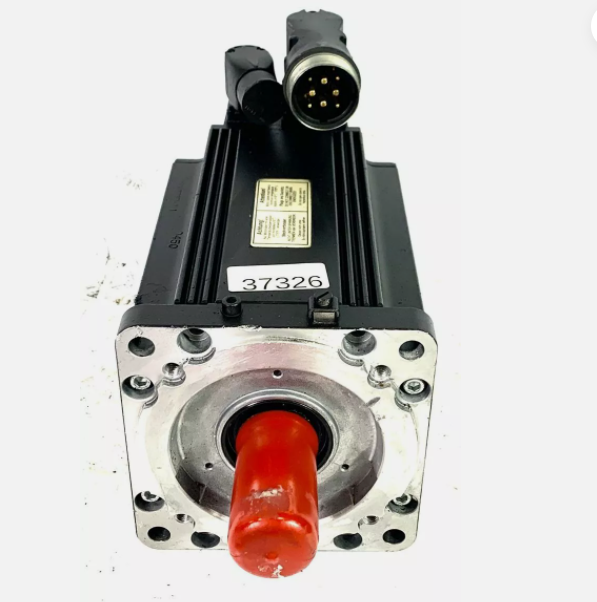

类型：工业级高性能伺服电机，专为高精度、高动态的工业自动化和机器人应用设计，属于REXROTH MSS070系列。
核心功能：
电能转换：将电能高效转化为机械能，提供精确的位置、速度和力矩控制。
快速响应：支持快速加减速及精确定位，满足动态负载需求。
高稳定性：在长时间高强度运行中保持性能稳定。
模块化集成：提供多种接口选项，适配不同控制系统。
二、技术参数
电气特性
额定转矩：20.0 Nm（连续输出）。
峰值转矩：52.5 Nm（短时过载能力）。
额定电流：22.0 A，峰值电流49.8 A。
额定速度：3000 rpm，最大速度6000 rpm。
电感：3000 mH。
机械特性
外形尺寸：直径70 mm×长度165 mm。
轴径：19 mm，键槽规格8×10 mm。
轴承配置：C3轴承，支持高负载与高速旋转。
重量：约10 kg。
环境适应性
防护等级：IP65（防尘防水，适用于恶劣工业环境）。
绝缘等级：F级（耐温155°C）。
工作温度：-20°C至+60°C（具体需参考型号规格）。
三、核心应用场景
工业自动化
机床：精密加工设备的主轴驱动与定位控制。
包装机械：高速分拣、装配线的同步控制。
物料搬运：AGV（自动导引车）的驱动与路径规划。
机器人领域
关节驱动：多轴机器人臂的高精度运动控制。
协作机器人：轻量化设计适配柔性制造场景。
能源与交通
新能源设备：风电变桨系统的动态调节。
轨道交通：列车门控制、转向架定位等。
1.Core functions and positioning
Type:Industrial-grade high-performance servo motor,designed for high-precision,high-dynamic industrial automation and robotic applications,belongs to the REXROTH MSS070 series.
Core functions:
Electrical energy conversion:efficiently converts electrical energy into mechanical energy,providing precise position,speed and torque control.
Quick response:supports rapid acceleration and deceleration and precise positioning to meet dynamic load requirements.
High stability:Maintain stable performance during long-term high-intensity operation.
Modular integration:Provides multiple interface options and adapts to different control systems.
2.Technical parameters
Electrical characteristics
Rated torque:20.0 Nm(continuous output).
Peak torque:52.5 Nm(short-time overload capacity).
Rated current:22.0 A,peak current:49.8 A.
Rated speed:3000 rpm,maximum speed:6000 rpm.
Inductance:3000 mH.
Mechanical characteristics
Dimensions:Diameter 70 mm×Length 165 mm.
Shaft diameter:19 mm,keyway specification 8×10 mm.
Bearing configuration:C3 bearings,support high load and high speed rotation.
Weight:about 10 kg.
Environmental adaptability
Protection level:IP65(dust-proof and waterproof,suitable for harsh industrial environments).
Insulation grade:F(temperature resistance of 155°C).
Operating temperature:-20°C to+60°C(refer to model specifications for specific purposes).
3.Core application scenarios
Industrial automation
Machine tools:spindle drive and positioning control of precision machining equipment.
Packaging machinery:high-speed sorting and synchronous control of assembly lines.
Material handling:Drive and path planning of AGV(automatic guide vehicle).
Robot field
Joint drive:High-precision motion control of multi-axis robot arms.
Collaborative robots:lightweight design adapts to flexible manufacturing scenarios.
Energy and Transportation
New energy equipment:Dynamic adjustment of wind power pitch system.
Rail transit:train door control,bogie positioning,etc.
