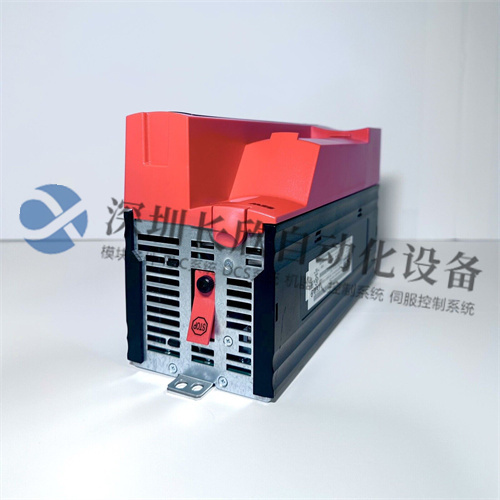

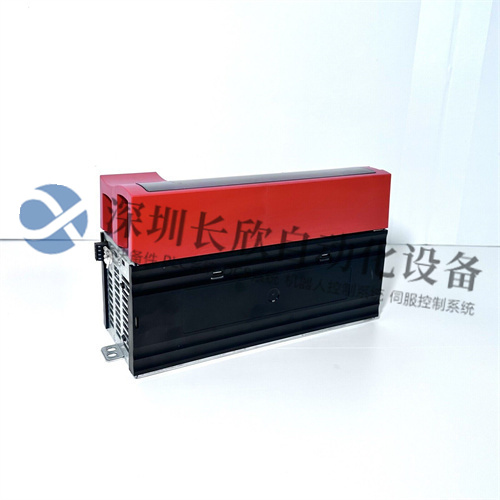

SEW MDV 8222215.14.17完整产品详情
一、基础标识与定位
品牌：SEW-EURODRIVE德国赛威传动
完整型号：MDV 8222215.14.17
产品类型：MOVIDRIVE MDV系列伺服驱动器编码器反馈主控板（整机驱动核心控制模块
模块电路板
系列释义：MDV=Modular Drive Vector模块化矢量伺服驱动平台，原厂已停产，仅进口工控备件流通
型号分段含义：
8222215=硬件版型代码；14=固件版本；17=功能配置（双编码器闭环+多总线通讯）
二、硬件接口布局
两路DB15编码器接口（ENCODER IN 1/2）
双路独立编码器反馈通道，支持：
TTL/RS422增量编码器
HTL推挽编码器
SEW绝对值编码器、旋转变压器Resolver
可同时接入主电机编码器+外部定位编码器，实现多轴同步、电子凸轮闭环控制
DB9通讯接口
支持SEW专用DFU调试口、RS485 Modbus RTU、CANopen总线
左侧端子排
数字量DI/DO、模拟量0~10V速度/转矩给定、24VDC供电、电机热敏电阻TF保护输入
背板金手指
对接MDV功率单元主回路，传输PWM驱动脉冲、直流母线电压、电流采样信号
状态指示灯
POWER电源、RUN运行、FAULT故障、ENCODER编码器异常、BUS总线通讯告警
三、核心电气规格
供电：外部DC24V控制电源，背板取驱动功率回路辅助电源
控制周期：16kHz高速矢量运算，电流环闭环响应＜62μs
编码器采样精度：最高65536PPR，支持多倍频细分
过载控制能力：200%额定转矩3s短时输出，150%持续60s
隔离防护：编码器通道、通讯通道与功率侧2500VAC光电隔离，阻断变频器IGBT高频谐波干扰
输出PWM载波：最高30kHz，适配高速同步伺服电机
四、核心功能
1.双编码器全闭环运动控制
一路电机主轴编码器做速度/电流闭环，第二路外部编码器做位置闭环，适用卷绕、印刷、裁切高精度定位，消除机械间隙误差。
2.多模式驱动算法集成
FOC磁场定向矢量控制（同步伺服电机）
V/F开环控制（普通异步电机）
转矩/速度/位置三种控制模式在线切换
内置电子凸轮、多轴同步、张力闭环算法
