SST 5136-PFB-VME产品详情

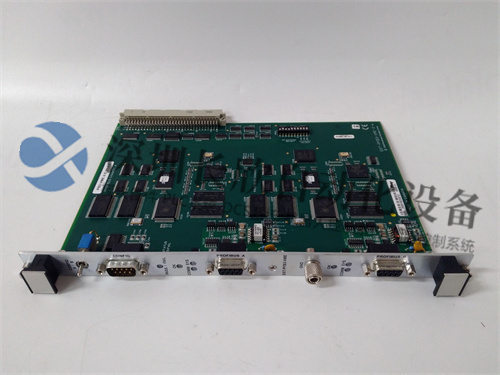

SST 5136-PFB-VME（Woodhead/Molex SST）是一款VME总线型Profibus通信接口卡，专为工业VME架构系统设计，可同时作为Profibus DP主站/从站运行，支持FDL、FMS通信，集成独立处理器与大容量内存，适配电力、冶金、轨道交通等严苛工业场景，已停产，仅提供备件与维修服务。
📌核心身份
完整型号：5136-PFB-VME
品牌：SST（Woodhead/Molex）
产品类型：VME总线Profibus DP通信接口卡
总线标准：IEEE 1014 VMEbus（6U高度，P1兼容）
供货状态：Discontinued（停产），备件/维修渠道可用
产地：美国
⚙️关键规格参数
表格
参数项规格值说明
处理器Intel 32位i960 RISC独立处理Profibus协议，减轻主机负载
本地内存512 KB 32位RAM协议处理与数据缓存
共享内存256 KB与VME主机通信，支持线性/分页寻址
闪存512 KB存储固件、配置与Profibus参数
Profibus模式DP主站、DP从站、FDL、FMS多模式同时运行
波特率9.6K～12Mbps（全标准）9.6K/19.2K/93.75K/187.5K/500K/750K/1.5M/3M/6M/12M
电气隔离通道侧与VME侧电气隔离抗干扰、防地环路
供电VME 5V，最大950mA由VME背板供电
工作温度-20℃～+70℃工业宽温
尺寸6U VME标准单槽位安装
中断VME中断1–7级可编程事件触发与状态上报
物理接口DB9（Profibus）标准Profibus总线接口
🧩核心功能与特性
多模式Profibus通信
同时支持DP主站、DP从站、FDL（二层）、FMS，单卡实现复杂网络架构。
全波特率覆盖，适配从低速传感器到高速运动控制的各类Profibus设备。
支持多主站、多从站组网，最大可管理125个DP从站。
独立处理器架构
板载i960处理器独立处理Profibus协议栈，主机仅通过共享内存交互数据，大幅降低CPU占用。
512KB本地RAM保障高速数据吞吐，256KB共享内存提供灵活的主机数据交互方式。
高可靠与抗干扰
电气隔离设计，符合工业EMC标准，适配强电磁干扰环境。
固件存储于512KB闪存，掉电配置不丢失，支持在线固件升级。
完备的中断与诊断机制，支持总线故障、从站离线、通信超时等事件上报。
