描述

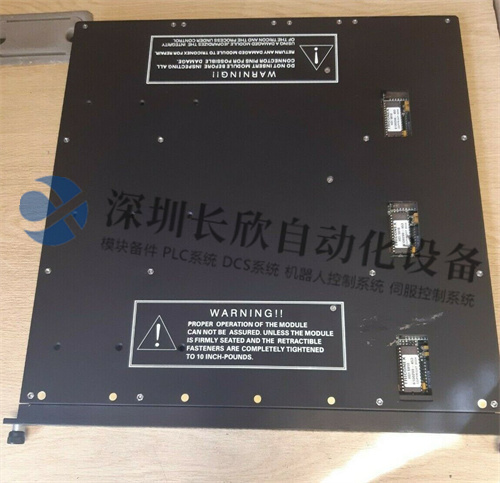

TRICONEX 3504EC1是施耐德电气Triconex旗下64点高密度直流数字输入模块（HDDI），属于Triconex TMR三重模件冗余安全仪表系统（SIS）的核心I/O单元；C1为特定硬件/固件配置后缀，适配24/48 VDC现场信号，满足SIL 3安全关键应用需求。
一、基础信息
表格
项目规格
型号3504EC1（核心型号3504E，C1为配置后缀）
品牌TRICONEX（施耐德电气旗下）
类型TMR 64点高密度直流数字输入模块（HDDI）
安全等级SIL 3（IEC 61508）、FM、ATEX认证
状态成熟在产，备件充足
适用系统Tricon 3000/3000X系列SIS
软件兼容TriStation 1131（配置、编程、诊断）
二、核心技术参数
表格
参数规格
输入通道64点，非隔离，按24 VDC/48 VDC分组配置
输入电压范围20–72 VDC（额定：24 VDC/48 VDC）
输入电流20 mA（典型）
输入阻抗10 kΩ（典型）
响应时间<2 ms（24 VDC）；<10 ms（48 VDC）
隔离电压2500 VRMS（现场与系统侧）
共模抑制比100 dB（典型）
功耗<2.5 W（典型）
工作温度0°C至60°C（工业级）
重量约0.23 kg（0.5 lbs）
状态指示PASS/FAULT/ACTIVE（模块级）；通道级状态可通过软件查询
三、核心功能与设计亮点
TMR三重冗余架构
三通道独立采样、数据编译与传输，主处理器端表决，单/双通道故障不影响系统运行，故障自动隔离，确保安全与连续性。
高密度集成
64点输入在单模块实现，显著减少机架槽位占用，降低系统成本，简化布线与设计。
灵活配置与适配
支持24 VDC/48 VDC两种额定电压，通过端子板选择；可编程输入滤波，抑制工业现场电磁干扰，适配不同开关/传感器信号。
全面诊断与可视化
模块级/通道级实时自检、开路/短路检测，故障状态通过LED与TriStation软件实时显示，快速定位问题，缩短停机时间。
热插拔与在线维护
支持机架内热插拔（需符合安全规范），在线更换不中断系统运行，降低维护风险。
