描述
一、基础信息

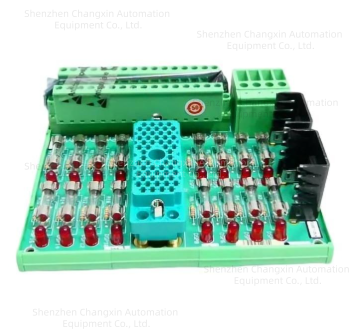

完整型号：7400166-380
品牌：Triconex（施耐德旗下SIS三重冗余安全系统）
品类：现场I/O端接端子面板（数字输出专用端子板）
产地：美国原装全新件（标注Original）
系统架构：TMR三重化冗余，满足SIL3安全等级，配套Tricon 3000系列安全控制器
二、核心功能
信号中转
中间56针圆形母座，通过配套扇形电缆对接主机架数字输出I/O卡；前端绿色弹簧端子直接连接现场电磁阀、跳闸线圈、声光报警器等执行设备，简化布线与检修更换。
回路安全防护
每通道独立内置微型熔断器，短路/过载自动保护，配套红色通道状态指示灯，快速定位断线、短路故障点。
适配TMR三重表决架构
完全匹配三重冗余数字输出卡件，三路独立信号分路传输，单通道硬件故障不影响联锁回路整体动作。
三、硬件电气规格
供电参数
工作电压：24VDC，输入范围20~30VDC；最大输出总电流8A。
物理尺寸与重量
尺寸：240×160×70mm；净重约0.34kg；标准35mm DIN导轨卡扣式机柜内安装。
接线规格
弹簧免工具端子，适配0.2~2.5mm²（24–12AWG）线缆；端子排可整体拆卸，更换端子板无需拆除现场线缆。
环境工况
工作温度：0℃~+60℃；存储温度-40℃~+85℃；湿度0~95%RH无凝露；防护等级IP20（仅控制柜内部使用）。
