一、基础信息

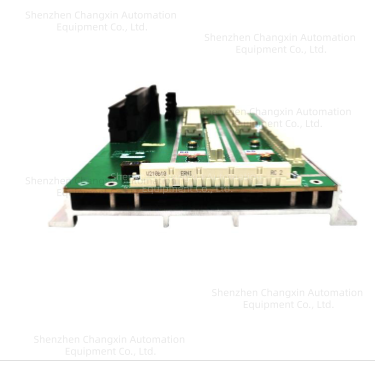

完整型号：7400209B-030
系列别名：DO2401 Digital Output Baseplate
品牌：Triconex（施耐德旗下，Trident/Tricon TMR三重冗余SIS安全系统）
品类：数字输出I/O底座/背板（Module Base），为DO卡件提供安装、信号转接、现场接线端子
产地：美国原装
二、核心功能
卡件承载与背板总线
适配DO3401数字输出卡，提供内部TMR三重冗余I/O总线、双路独立电源分配，实现CPU与输出卡件之间数据交互与模块供电。
现场信号转接
前端螺丝接线端子，直接对接现场电磁阀、跳闸线圈、声光报警等执行负载；内置通道隔离电路，通道对地隔离耐压1500V，抑制现场干扰。
回路故障保护
集成每通道过流、短路保护，通道故障独立诊断，单通道短路不会造成整卡失效，满足SIL3安全回路容错要求。
三、硬件电气规格
通道配置：32路独立隔离数字输出通道
供电标准：24VDC±10%外部现场电源
负载能力：单通道最大2A，底座总负载4A；适配阻性、感性负载
接线规格：螺丝端子，适配0.5~2.5mm²线缆
环境工况
工作温度：-20℃~+60℃
存储温度：-40℃~+85℃
湿度5%~95%RH，无凝露；抗5g振动，工业机柜内IP20防护
物理尺寸与重量
尺寸230×247×42mm，净重约1.2kg；标准机架槽位安装，兼容Trident系统机柜
