描述
WOODWARD 9907-162是505系列数字式控制器中的一款，属于第二代产品，适用于工业汽轮机、小电网涡轮发电机或透平膨胀机等设备的控制。以下是其产品详情：
基本信息
产品型号：9907-162。
品牌：伍德沃德（Woodward）。
原产国：美国。
产品类型：数字式控制器。
尺寸：约14英寸×11英寸×4英寸（356mm×279mm×102mm）。
重量：约8.5磅（约3.86kg）。
技术规格
输入电压：180-264VAC。
控制类型：数字控制，采用先进的算法进行速度和负载管理。
模拟输入：8路。
模拟输出：6路。
数字输入：16路。
数字输出：8路。
通讯端口：RS-232、RS-422和RS-485。
调速精度：±0.25%。
负载控制精度：±1%。
响应时间：小于10ms。
工作温度：-20℃至+60℃。
存储温度：-40℃至+85℃。
湿度范围：0-95%（无冷凝）。
振动：5g峰峰值，20-500Hz。
冲击：50g，11ms半正弦波。
功能特点
多种控制功能：具备速度/频率控制、抽汽/进汽母管压力控制、汽轮机或发电机负载控制或限制、汽轮机进汽母管压力控制或限制、汽轮机排汽母管压力控制或限制、电厂进出口功率控制或限制、机组间的等时负载分配（需搭配DSLC控制）等功能。
多种特色功能：具有临界转速回避（3个速度段）、自动启动顺序（热态和冷态启动）、阀门限位器、程序密码保护、双速度/负载动态特性、停机首出指示、接近探头零转速检测（<0.5Hz）、超速跳闸峰值速度指示等功能。前面板有两个可编程功能键，还具有两个独立的Modbus通讯链路，支持速度/负载、抽汽/进汽、辅助和串级的远程模拟设定点，具备程序上传/下载功能，以及针对压缩机的前馈解耦算法。

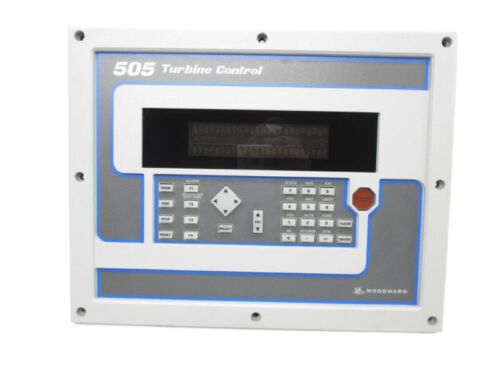

可现场编程：通过前面板的全集成操作员控制面板，现场操作员可对其进行编程。该面板为两行信息文本显示屏，每行24个字符。
防护可选：可选择NEMA 4X防护外壳，能保护内部印刷电路不受侵入性材料的影响，但会限制设备在高温环境下的安全运行范围。
WOODWARD 9907-162 is a second generation digital controller in the 505 series.It is suitable for controlling industrial steam turbines,small grid turbine generators or turbo expanders.The following are its product details:
Basic Information
Product Model:9907-162.
Brand:Woodward.
Country of Origin:United States.
Product Type:Digital Controller.
Dimensions:Approximately 14 inches×11 inches×4 inches(356mm×279mm×102mm).
Weight:Approximately 8.5 pounds(approximately 3.86kg).
Technical Specifications
Input Voltage:180-264VAC.
Control Type:Digital control with advanced algorithms for speed and load management.
Analog Input:8 channels.
Analog Output:6 channels.
Digital Input:16 channels.
Digital Output:8 channels.
Communication ports:RS-232,RS-422 and RS-485.
Speedregulation accuracy:±0.25%.
Load control accuracy:±1%.
Response time:less than 10ms.
Operating temperature:-20℃to+60℃.
Storage temperature:-40℃to+85℃.
Humidity range:0-95%(non-condensing).
Vibration:5g peak-to-peak,20-500Hz.
Shock:50g,11ms half-sine wave.
Features
Multiple control functions:with speed/frequency control,extraction/inlet main pressure control,turbine or generator load control or limitation,turbine inlet main pressure control or limitation,turbine exhaust main pressure control or limitation,power plant import and export power control or limitation,isochronous load distribution between units(need to be matched with DSLC control)and other functions.
Features:Critical speed avoidance(3 speeds),automatic start sequence(hot and cold start),valve limiter,program password protection,dual speed/load dynamics,shutdown first-out indication,proximity probe zero speed detection(<0.5Hz),overspeed trip peak speed indication,etc.The front panel has two programmable function keys,and also has two independent Modbus communication links,supporting remote analog set points for speed/load,extraction/inlet,auxiliary and cascade,with program upload/download capabilities,and feed-forward decoupling algorithms for compressors.
Field Programmable:The fully integrated operator control panel on the front panel can be programmed by the field operator.The panel is a two-line information text display with 24 characters per line.
Optional Protection:The optional NEMA 4X protective enclosure can protect the internal printed circuits from the impact of invasive materials,but it will limit the safe operating range of the equipment in high temperature environments.
