描述

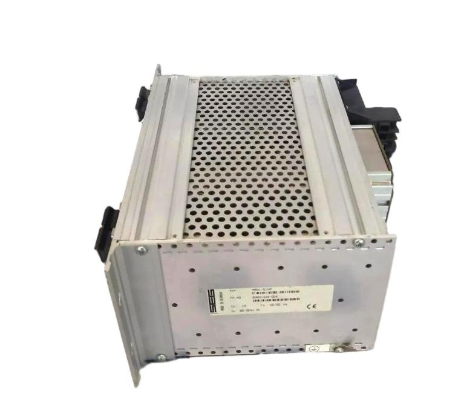

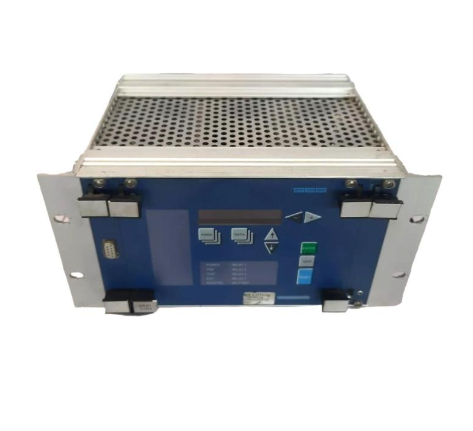

Woodward MRD1T2HTL6M42
一、基础型号信息
型号：MRD1T2HTL6M42
品牌：Woodward（伍德沃德）
产品类型：数字电流监测保护继电器（MRD系列多功能配电保护装置）
安装方式：标准DIN导轨机柜安装，适配电厂辅变、发电机出线、MCC马达回路保护
配套系统：可对接ABB 800xA DCS（CI872K01 Modbus TCP）、就地HMI（CP6410/CP665）、505/9905-708同期控制器
二、核心硬件电气规格
1.电流互感器输入
支持CT二次侧1A/5A两种变比软件切换，适配各类电流互感器
三相电流独立采集回路，单通道短路隔离保护，互不干扰
2.供电与环境
工作电源：DC24V/AC110/220V宽电压可选
工作温度：-40℃~+70℃，耐汽机房高温、励磁电磁干扰，PCB三防涂层
防护等级：IP20（柜体内部），UL、CE电力行业认证
3.通讯与输出
Modbus RTU RS485串口：上传电流、故障、告警、SOE时序至DCS画面
多路继电器无源输出：过流跳闸、接地故障告警、设备异常报警、远方信号
前面板LED状态指示灯：运行、故障、过流、接地、通讯、跳闸状态直观显示
4.尺寸结构
紧凑型导轨模块，体积小，可密集排布在MCC控制柜，节省柜内安装空间
三、核心保护功能（电厂常用）
1.三段式过流保护（核心功能）
瞬时过流：短路故障毫秒速断跳闸，防止电缆烧毁
定时限过流：电机/变压器过载长延时告警、跳闸
反时限过流：适配发电机、辅变曲线型过载保护
2.接地故障/零序电流保护
检测回路漏电、定子接地、电缆破损接地故障，触发告警或分闸，规避人身、设备安全隐患
3.完整回路诊断
实时监测CT断线、回路开路、三相不平衡、缺相运行；故障信号带通道编号上传DCS，记录毫秒级SOE事件，机组故障后溯源分析
4.远方通讯与联锁联动
实时上传三相电流、负荷值、保护动作记录至全厂DCS、SIS系统
跳闸干接点联动ETS、辅机顺控逻辑：电机过载联锁关断风机、水泵，联动Woodward调速器限制机组负荷
