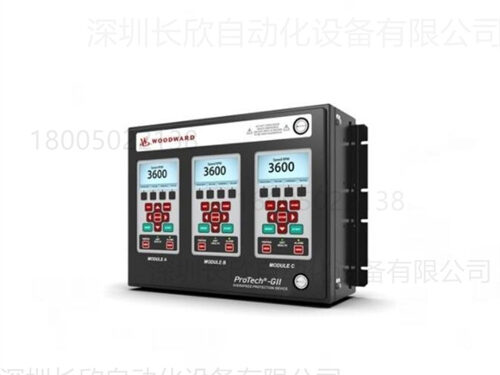

（超速检测系统/发动机控制单元）

品牌：Woodward（伍德沃德，美国）

型号：8237-1481

类型：可配置式超速检测系统（ODS）/燃气发电机ECU，集成三相电压/电流监测与超速保护。

核心参数

输入：三相PT（电压）/CT（电流），95–130VAC（线间）

通道：6路模拟量输入（4–20mA），带24V回路供电

超速检测：转速范围0–10,000 RPM；精度±0.1%；响应**<10ms**

保护功能：超速、过压/欠压、过流、频率异常、失步、断线/短路诊断

通信：LINKnet（Woodward专用总线），支持组态与诊断

供电：18–32VDC（24V标称）；功耗约25W

温度：工作**-40°C～+70°C**；存储**-40°C～+85°C**

防护/尺寸：IP54；170×105×32mm；约4.3kg



功能与用途

燃气发电机控制：专为燃气发动机发电机组设计，集成调速、励磁、保护与并网控制。

超速保护（ESD）：独立三通道超速检测，符合API 670/612，触发紧急停机（ESD）。

电气参数监测：实时采集三相电压、电流、频率、功率、功率因数，支持故障录波。

系统集成：适配Woodward 721/723PLUS控制平台，支持热插拔与在线组态。
