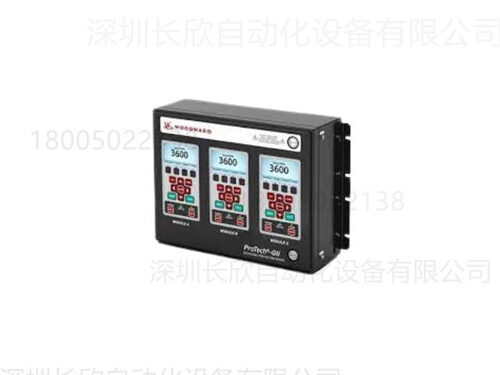

Woodward 8237-1600（ProTech-GII三通道超速保护装置）

品牌：Woodward（伍德沃德，美国）

型号：8237-1600

类型：ProTech-GII系列面板安装式超速保护系统，专为蒸汽/燃气/水轮机设计，符合API 670安全标准。

核心参数

通道架构：三通道冗余（2/3表决），符合SIL-3安全等级

转速输入：2路高压（115/240VAC）或1路高压+1路低压（24VDC），适配磁电式/涡流式传感器

转速范围：0～20,000 RPM；精度±0.1%；响应<10ms

保护功能：超速（可设2级阈值）、过加速度、传感器断线/短路、电源故障、通道不一致

输出触点：6路继电器输出（SPDT，5A 250VAC），含2路表决停机输出

通信：RS-485（Modbus RTU），支持组态、监控与故障录波

供电：18～32VDC（24V标称）；功耗约40W

工作温度：-20°C～+60°C；存储-40°C～+85°C

防护/尺寸：IP56；330×445×159mm；约12kg

功能与用途

超速保护（ESD）：独立三通道监测，2/3表决触发紧急停机，防止飞车事故，适用于电站/炼化/管线关键透平设备。

加速度保护：抑制甩负荷时的动态超速，保护转子与叶片安全。

本地/远程操作：前面板带3行LED显示与15键键盘，支持参数设置、转速显示、故障查询；远程可通过DCS/PLC监控。

自诊断与事件记录：实时监测硬件/软件故障，记录最近100条事件（时间戳、转速、状态），便于故障追溯。
