CUTLER-HAMMER E111A12X3N(核心信息)
Eaton旗下Cutler-Hammer品牌的E111系列3极非可逆交流接触器,用于小功率电机启停与负载控制,工业自动化与OEM设备常用。

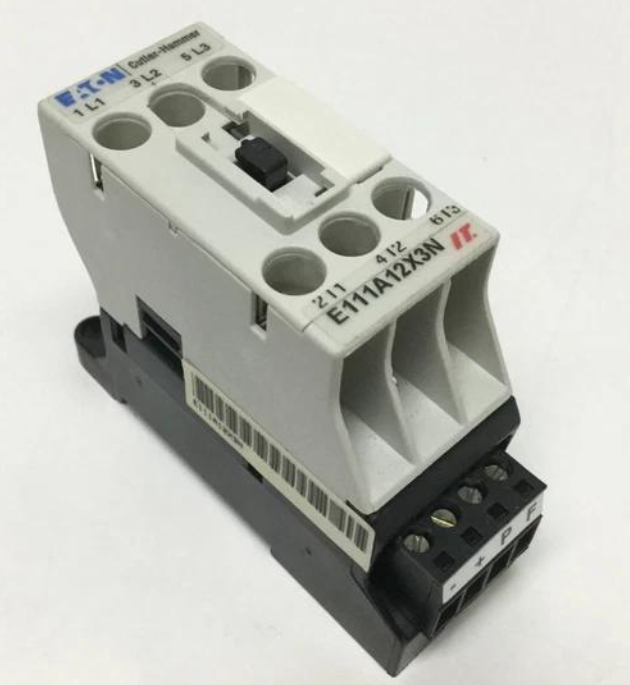

CUTLER-HAMMER E111A12X3N接触器
一、基础信息
型号:E111A12X3N(E111系列,A框架)
品牌:Cutler-Hammer(伊顿Eaton旗下)
类型:3极、非可逆、FVNR(全电压直接启动)接触器
线圈:24VDC(直流控制)
额定电流:12A(AC3-600V)
框架尺寸:27mm宽(A-Frame)
安装:DIN导轨或面板安装
产地:美国/墨西哥
重量/尺寸:约0.35kg;95×130×50mm(宽×高×深)
二、关键技术参数
1.主回路(触点)
极数:3NO(常开)
额定工作电流(AC3):12A 600V AC
额定工作电流(AC1):20A(阻性负载)
最大电机功率(3PH):
200/208V:3HP
480V:7.5HP
600V:10HP
触点材质:银合金,耐电弧
2.控制回路(线圈)
线圈电压:24VDC±10%
功耗:吸合约6W,保持约2W
绝缘等级:Class F(155°C)
寿命:机械≥1000万次;电气≥100万次(AC3)
3.环境与认证
工作温度:-40°C~+65°C
防护等级:IP20(前端)
认证:UL、CSA、CE、IEC 60947-4-1
三、型号拆解(E111A12X3N)
E111:系列号
A:框架尺寸(A=27mm)
12:额定电流12A
X:线圈类型(X=DC)
3:极数(3极)
N:标准型(非可逆)
