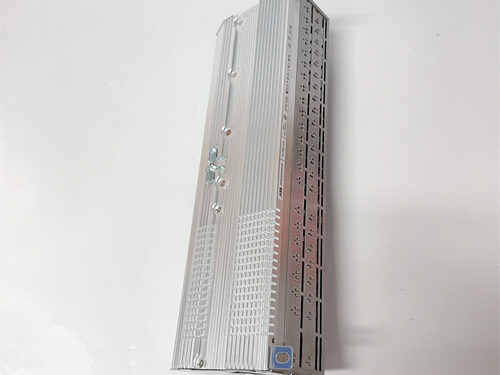

ABB GFD563A102（3BHE046836R0102）核心信息
ABB UNITROL 6800/EXC6800励磁系统的门极触发驱动板（Gate Firing Driver Board），用于同步发电机励磁整流桥的晶闸管触发控制，已停产（EOL），属高风险备件。
一、基础信息
型号：GFD563A102（功能型号）
订货号：3BHE046836R0102
品牌：ABB（现属Hitachi Energy）
系列：UNITROL 6800/EXC6800数字励磁平台
类型：高隔离数字门极触发驱动板
状态：原厂停产，无新产，仅二手/翻新现货
产地：印尼
重量/尺寸：约1.2kg；标准3U插卡（EXC6800机箱）
二、核心功能
接收GVC680（发电机电压控制器）的数字时序信号，转换为强隔离晶闸管门极脉冲
驱动6脉冲/12脉冲晶闸管整流桥，控制发电机励磁电流
强化绝缘隔离（>5kV），逻辑侧与功率侧完全隔离，抗强电磁干扰
每板最多12路输出，支持单桥/双桥配置
集成自诊断、LED状态指示（电源/正常/故障），实时反馈故障至控制器
三、技术参数
输入：背板数字时序信号（来自GVC680）
输出：每通道**±10V、峰值>2A**隔离门极驱动脉冲
隔离：>5kV强化绝缘（IEC/EN 61800-5-1）
通道：12路（可配置6脉冲/12脉冲）
供电：背板冗余**±15V、+5V**
工作温度：0°C~+55°C
防护：IP20（室内）
认证：CE、UL、IEC 61800-5-1
