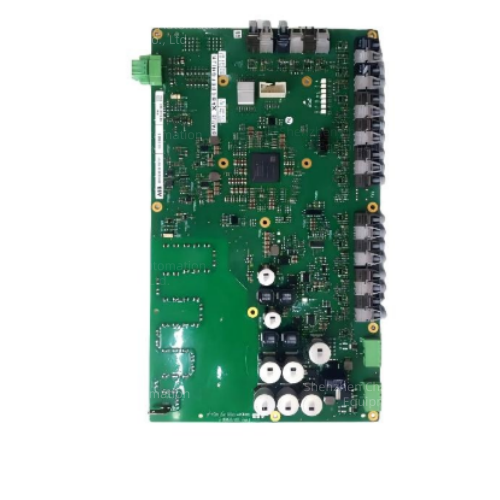

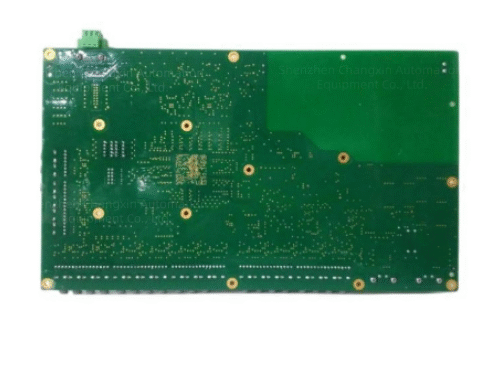

ABB GDD360C(3BHE047217R0101)高压变频器门极驱动板
GDD360C(3BHE047217R0101)是ABB中压/高压变频器(如ACS6000系列)的IGBT门极驱动与保护PCB卡,瑞典原产,属于功率单元核心控制板,负责高压功率器件的驱动脉冲输出、状态监测与故障保护,为高压变频系统关键高价值备件。
核心参数
型号:GDD360C;物料号3BHE047217R0101
类型:高压IGBT门极驱动控制板(GDC系列)
适配系统:ABB ACS6000中压变频、大功率传动变流器
电源:24 VDC(±10%),功耗约1.5–3 W
驱动通道:多路独立IGBT门极驱动(适配高压功率模块)
信号接口:光纤通信(触发/反馈)、背板总线、状态LED与测试点
保护功能:过流、短路、过压/欠压、过热、门极故障封锁
工作温度:0℃~+55℃(无冷凝)
尺寸(宽×高×深):约170×50×150 mm
重量:约0.35 kg
产地:瑞典
关键特性
高压驱动专用设计:专为6kV/10kV高压变频功率单元设计,输出大电流、高隔离度门极脉冲,驱动高压IGBT模块,满足中压大功率场景的绝缘与抗干扰要求。
光纤隔离+实时保护:采用光纤信号传输,强弱电完全隔离,抗EMI能力强;板载高速故障检测电路,μs级软关断响应,避免功率器件烧毁。
高可靠工业级设计:
三防涂层、强抗振,适配严苛工业环境
多组状态LED,直观显示电源、运行、故障状态
兼容ABB标准背板,支持热插拔(部分机型)
