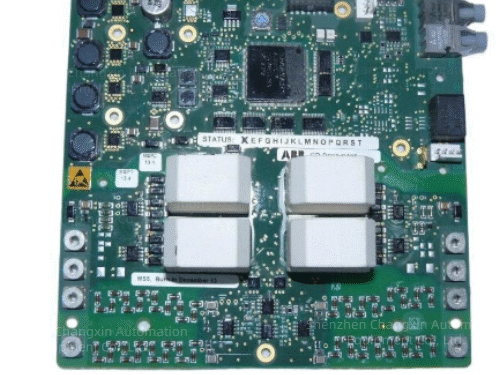

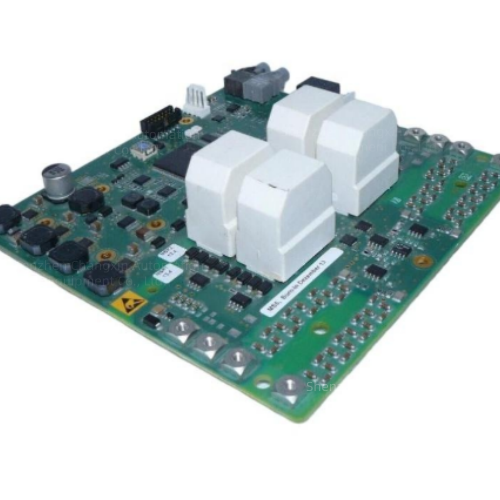

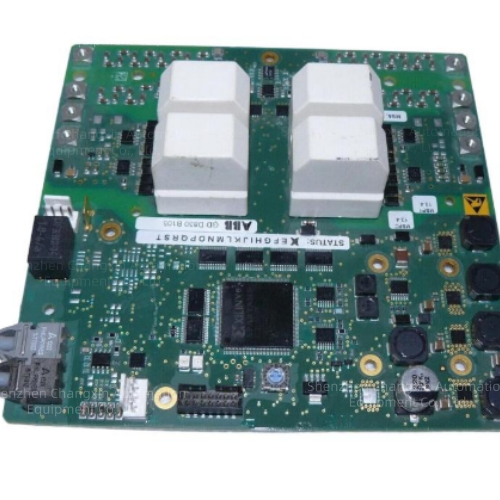

ABB GDD830 B0103（3BHE022678R0103）双门极驱动板

GDD830 B0103（3BHE022678R0103）是ABB中压变频/大功率变流器用双通道IGBT门极驱动PCB卡（Dual Gate Drive），瑞典/瑞士原产，俗称“双门驱动板”，用于同时驱动两路功率器件，是高压功率单元的核心驱动备件。

核心参数

型号：GDD830 B0103；物料号3BHE022678R0103

类型：双路IGBT门极驱动板（Dual Gate Drive）

适配系统：ABB ACS6000中压变频、DCS800直流传动、SFC静止变频

驱动通道：2路独立IGBT驱动（单卡控制上下桥臂或两相）

电源：24 VDC（±10%）

接口：光纤（PWM触发+状态反馈）、背板连接器、状态LED

保护：过流、短路、过压/欠压、过热、门极故障μs级关断

工作温度：0℃～+55℃（无冷凝）

尺寸（宽×高×深）：约240×180×100 mm

重量：约1.2 kg

产地：瑞典/瑞士

关键特性

双路集成驱动：单卡集成两路独立驱动通道，可同时控制两只IGBT（如同一相上下桥臂），节省空间与成本，简化功率单元布局。

光纤隔离+高速保护：采用光纤信号传输驱动与反馈，强弱电隔离，抗EMI强；板载高速故障检测，短路/过流时微秒级软关断，保护功率模块。

工业级高可靠：

三防涂层、强抗振，适配冶金、水泥、电厂等严苛环境

多组LED显示电源、运行、故障状态，快速诊断

与ABB标准背板兼容，支持热插拔（部分机型）

系统核心备件：与GDB021BE01、GDC806A0101、GDD360C、PEC控制器、高压功率模块配套；原厂部分批次停产，存量紧张，价格较高，是老旧中压变频的关键救命备件。

典型应用

中压变频器：ACS6000（6kV/10kV），驱动IGBT功率模块

大功率传动：冶金轧机、水泥窑、电厂引风机/送风机

SFC静止变频启动：大型同步电机软启动

可再生能源：风电/光伏并网逆变器高压功率单元
