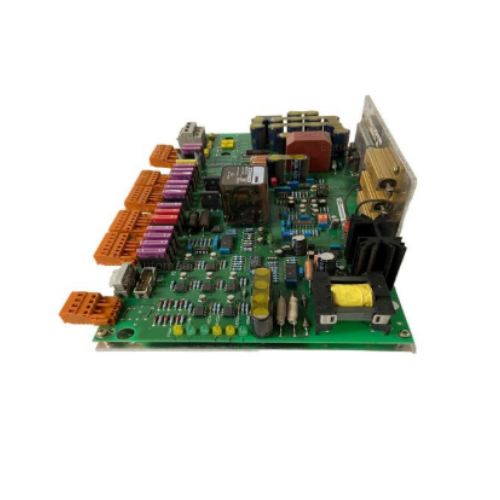

ABB KUC720AE01(3BHB003431R0001)电源控制驱动板
KUC720AE01(3BHB003431R0001)是ABB中压变频/大功率传动(ACS6000/DCS800/SFC)系统的集成式电源+控制+驱动一体化PCB板,瑞典原产,负责系统供电分配、逻辑控制、IGBT驱动信号输出,属于传动系统核心中枢板卡。
核心参数
型号:KUC720AE01;物料号3BHB003431R0001
类型:电源控制驱动三合一板卡
适配系统:ABB ACS6000中压变频、DCS800直流传动、SFC静止变频
输入电源:24VDC±10%(由KUC321等电源模块供电)
输出电源:多路隔离DC(±15V、+5V、24V),供板载电路与驱动接口
驱动通道:4路独立IGBT门极驱动信号(光纤/电平输出)
I/O点数:8DI/8DO/4AI/4AO,集成信号采集与控制输出
通信接口:RS232/RS485、以太网,支持上位机与PLC通信
保护功能:过流、过压、短路、过热、驱动故障检测与保护
工作温度:-25℃~+70℃(宽温工业级)
尺寸(宽×高×深):约350×130×130 mm
重量:约1.2 kg
产地:瑞典
关键特性
三合一集成设计:集成系统电源分配、核心逻辑控制、IGBT驱动信号生成三大功能,简化系统架构,减少板卡数量与故障点。
强抗干扰与高可靠:
全板三防涂层,适配冶金、水泥、电厂等严苛环境
光纤驱动信号传输,强弱电隔离,抗EMI干扰能力强
板载多组状态LED,实时显示电源、运行、故障状态,便于快速诊断
系统级控制与驱动:
输出4路独立IGBT驱动信号,直接驱动GDB/GDC/GDD系列门极驱动板
集成I/O与通信,可直接与现场传感器、PLC、SCADA对接
内置保护逻辑,故障时快速封锁驱动信号,保护功率模块
核心稀缺备件:与KUC321电源模块、GDB021/GDC806/GDD830驱动板、高压功率模块配套;原厂已停产,存量极少,是老旧中压变频系统的关键救命备件。
典型应用
高压变频器:ACS6000(6kV/10kV),系统控制与驱动核心
大功率直流传动:DCS800,驱动轧机、造纸机、矿井提升机
SFC静止变频启动:电厂大型同步电机软启动系统
冶金/水泥/电厂:严苛工业环境下的大功率传动控制
