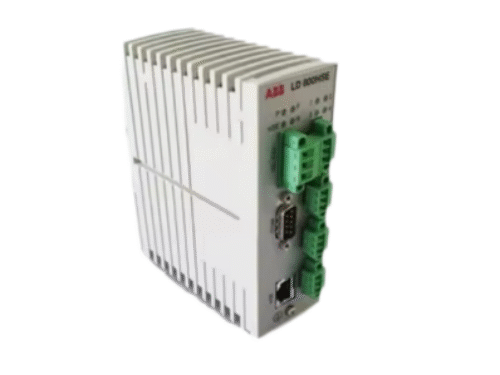

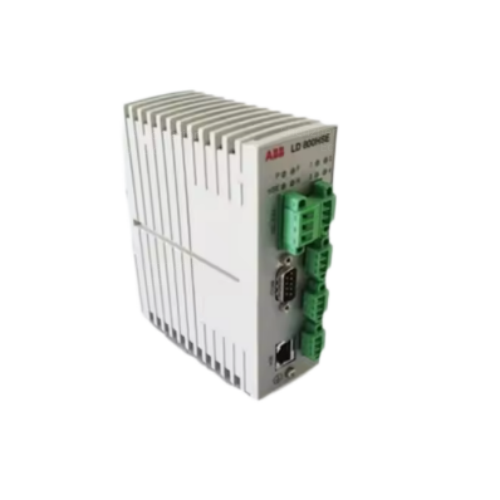

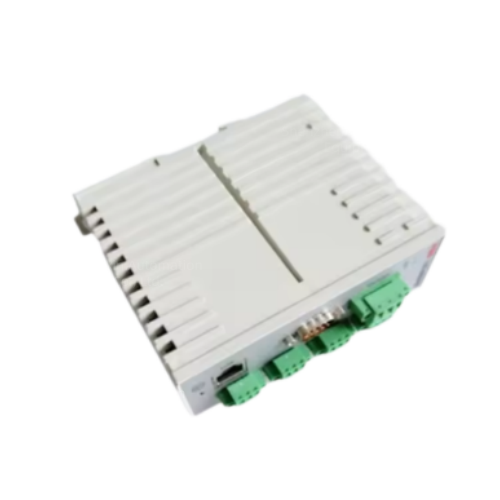

ABB LD810HSE EX(3BSE091722R1)链接设备
LD810HSE EX(3BSE091722R1)是ABB 800xA DCS/S900 IO系统的基金会现场总线(FF)链接设备(Linking Device),本质是FF‑HSE(高速以太网)↔FF‑H1(低速现场总线)网关,带本安防爆(Ex),用于危险区(1/2区、21/22区)ABB Group。
核心参数
型号:LD810HSE EX;物料号3BSE091722R1
类型:FF现场总线链接设备(HSE 42c类)ABB Group
适配系统:ABB 800xA、S900 IO、Advant OCS
HSE接口:1×RJ45,10/100 Mbps自适应ABB Group
H1接口:4×FF‑H1,31.25 kbit/s,本安型ABB Group
供电:24 VDC(18–32 VDC),SELV/PELV,典型200 mA
防爆认证:ATEX、IECEx;适用于Zone 1/2(气体)、Zone 21/22(粉尘)
防护/安装:IP20,DIN导轨安装
温度:-40℃~+70℃ABB Group
冗余:支持双机冗余(主/备)
尺寸/重量:约120×80×30 mm/约0.25 kg
产地:德国/美国
关键功能
协议网关(核心)
实现FF‑HSE(以太网)↔FF‑H1(现场总线)双向数据转发ABB Group
4路H1可独立工作,每路作为Link Master+LAS(链路调度器)ABB Group
危险区通信
Ex本安防爆,可直接安装在1区/21区,连接防爆H1仪表
隔离H1危险侧与HSE安全侧,满足防爆分区要求
网络管理与冗余
支持HSE设备冗余,故障自动切换
提供H1设备管理、数据发布/订阅、报警/事件转发ABB Group
SNTP时间同步、网络诊断与状态LEDABB Group
典型应用
石油化工、天然气:防爆区FF‑H1仪表(压力/温度/液位)接入800xA
制药、精细化工:易燃易爆环境的现场总线通信
冶金、能源:S900 IO与FF仪表集成,构建防爆分布式控制系统
