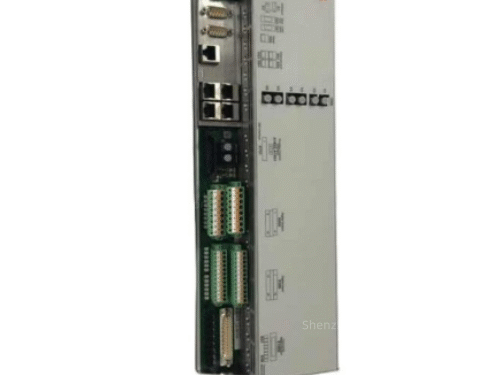

ABB PCD231B(3BHE025541R0101)励磁控制模块
PCD231B(3BHE025541R0101)是ABB UNITROL 6000励磁系统的整流桥控制接口板(CCI),属于励磁系统核心触发与IO控制单元,配合PCD235/PCD244主控板使用。
核心参数
型号:PCD231B(PCD231B101);物料号3BHE025541R0101
类型:励磁整流桥触发控制+IO模块(CCI)
适配系统:ABB UNITROL 6000、PEC80、UN6000励磁系统
供电:24VDC(18–32VDC),冗余输入,典型300mA
同步输入:三相100V AC/50Hz,触发角精度±0.5°
模拟量输入(AI):4路4–20mA/±10V,精度±0.1%
数字量输入(DI):8路24VDC,监测晶闸管、风机、快熔状态
数字量输出(DO):4路24VDC/5A,控制灭磁开关、报警、风机
触发输出:6路隔离脉冲,驱动三相全控桥晶闸管
通信:PROFIBUS‑DP、Modbus RTU/TCP、ABB RP570
温度:-40℃~+75℃(工业宽温)
防护/安装:IP20,DIN导轨/机箱安装
尺寸/重量:约142×73.5×373mm/约1.43kg
产地:瑞典/瑞士
关键功能
整流桥触发控制(核心)
输出6路高精度触发脉冲,控制三相全控桥6个晶闸管
精准调节励磁电流,实现发电机电压/无功闭环控制
状态监测与故障保护
实时采集整流桥电压/电流、晶闸管状态、冷却风机、快熔信号
过压/过流时立即封锁脉冲+触发灭磁;同步丢失保护
IO接口与信号处理
4AI采集励磁电流、机端电压等;8DI/4DO实现联锁与报警输出
通信与冗余
与PCD235/PCD244主控及DCS/PLC高速数据交互
支持双模块冗余,故障自动切换,关键项目标配
典型应用
火电/水电/燃气电厂:同步发电机励磁系统整流桥控制
工业大电机:同步电机(轧机、风机、水泵)励磁调节
电网并网:发电机并网前电压/频率匹配,无功调节
