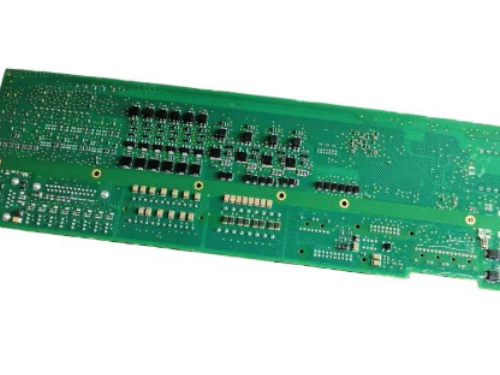

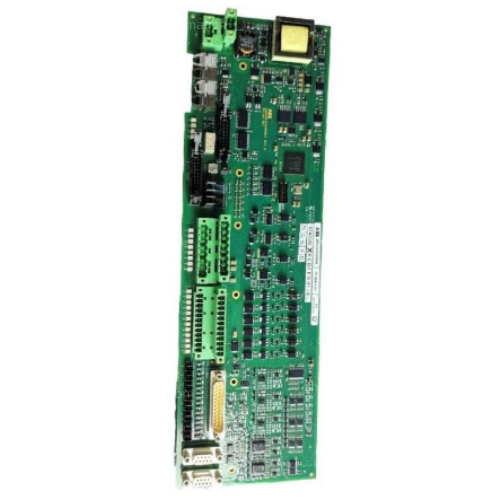

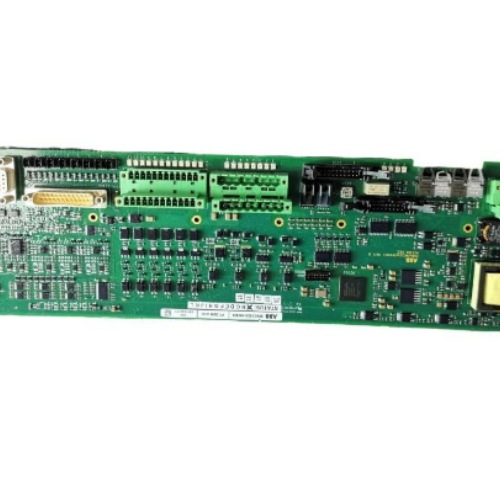

ABB PCD244 A101（3BHE042816R0101）励磁控制器模块
PCD244A101（3BHE042816R0101）是ABB UN6000励磁系统/PEC80发电机励磁控制器的核心主控板，也用作800xA DCS/AC800M系统的过程控制与I/O处理单元，负责发电机励磁调节、电压/无功控制及系统保护。
核心参数
型号：PCD244A101；物料号3BHE042816R0101
类型：励磁主控/过程控制模块（PCB板卡）
适配系统：ABB UN6000励磁系统、PEC80励磁控制器、800xA DCS、AC800M
供电：24VDC±10%（内部隔离电源）
通道配置：16DI/16DO（24VDC电平），4AI/2AO（模拟量）
控制功能：发电机电压调节、无功功率控制、励磁电流闭环
保护逻辑：过励/欠励、过压/欠压、失磁、过流、超速保护
通信接口：以太网（TCP/IP）、RS232/RS485、光纤（可选）
工作温度：-25℃～+60℃（工业级）
尺寸（宽×高×深）：约158×105×58 mm
重量：约0.3 kg
产地：瑞士/德国
关键功能
发电机励磁控制（核心）
自动/手动调节励磁电流，稳定发电机输出电压
精准控制无功功率与功率因数，满足电网调度需求
集成PID+PSS（电力系统稳定器），抑制低频振荡，提升系统稳定性
信号采集与处理
采集发电机机端电压、定子电流、转子电流、转速等信号
输出励磁触发脉冲、灭磁开关控制、报警/跳闸信号
系统保护与故障诊断
实时监测励磁系统状态，故障时快速灭磁并跳闸
板载LED状态指示灯，支持本地与远程故障诊断
通信与联网
与800xA、SCADA、PLC双向数据交互
支持双机冗余（主/备自动切换），提高可靠性
典型应用
发电厂：同步发电机励磁控制（火电、水电、燃气轮机）
工业驱动：大型同步电机励磁（轧机、风机、水泵）
电网系统：无功补偿、电压稳定、并网控制
DCS集成：800xA系统过程控制与I/O扩展
