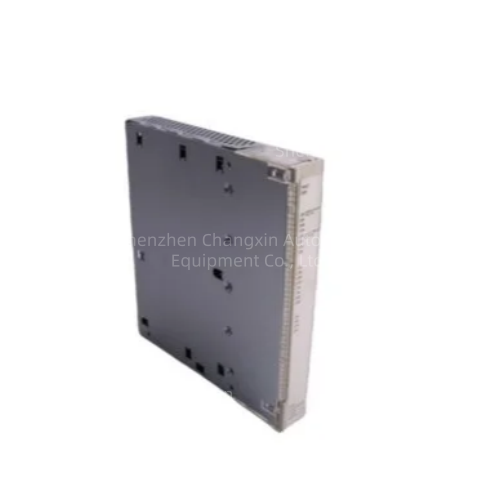

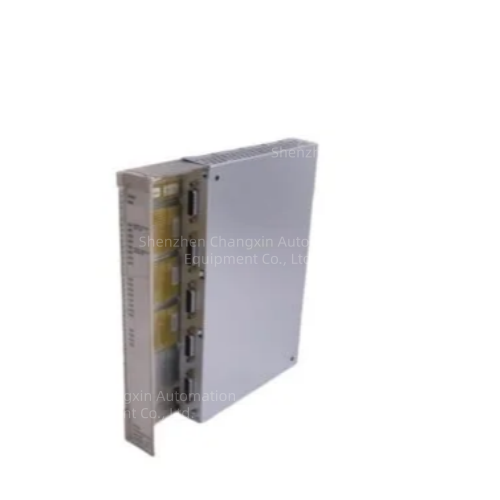

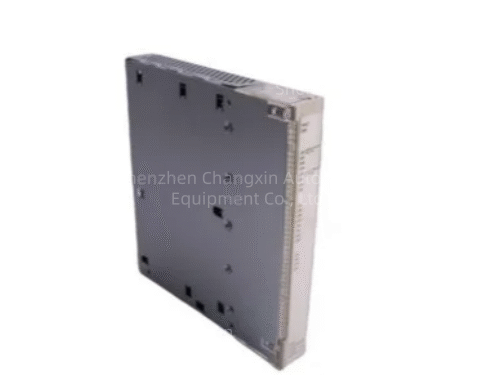

ABB DP620（3BHT300016R1）Pulse Counter Module
DP620（物料号3BHT300016R1）是ABB 800xA/Advant Controller 110–160系列的5通道高速脉冲计数模块，用于编码器、流量计、转速表的100kHz高精度脉冲采集，芬兰原产、DCS系统专用。
一、基础信息
型号：DP620
物料号：3BHT300016R1
品牌：ABB
产地：芬兰
系列：800xA/Advant Controller 110–160
功能：高速脉冲计数、频率/转速/长度测量、A/B相编码器采集
状态：现役、全新原装、常用备件
全称：High Speed Counter 5/24VDC,100kHz,5Ch
二、关键技术参数（官方）
输入通道：5路独立高速计数输入
最大频率：100kHz（5/24VDC）
信号类型：TTL/HTL/NAMUR、A/B相正交编码器
输入电压：5–24VDC兼容
计数器位数：32位（无溢出）
响应时间：＜1ms
供电：24VDC±10%，约5W
隔离：通道与系统总线光电隔离
工作温度：-20℃~+70℃
尺寸（宽×高×深）：252×273×40mm
重量：1.635kg
安装：DIN导轨或背板插槽
防护：IP20（机柜内）
三、核心功能
高速脉冲采集
5路独立通道，最高100kHz，适配流量计、转速编码器、位置传感器。
多模式计数
向上/向下计数、A/B相正交（4倍频）、频率/周期测量。
精密测量
32位计数器，无累积误差，用于长度、速度、流量、发电量计量。
系统集成
无缝接入ABB 800xA DCS，通过背板总线上传数据。
诊断与抗干扰
光电隔离、EMC抗干扰；板载LED指示运行/故障/计数状态。
四、典型应用
电力：汽机/水机转速、发电机频率、蒸汽/水流量监测。
冶金：轧机速度、卷材长度、生产线同步控制。
造纸/纺织：卷取长度、张力反馈、编码器位置采集。
化工：涡轮流量计、质量流量脉冲高精度采集。
