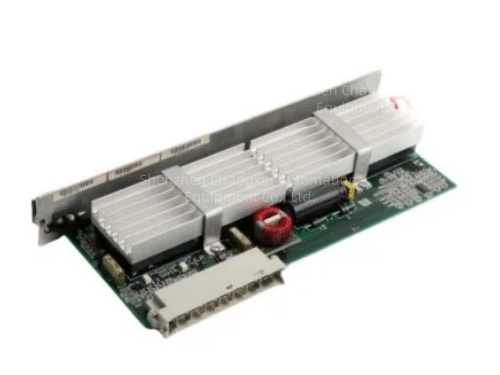

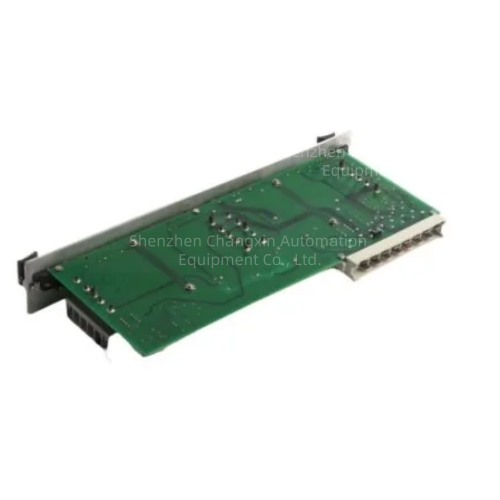

ABB EC24V 086362-001 Bulk DC Power Supply Module

EC24V（物料号086362-001）是ABB Advant Controller/800xA系统专用的机架式24V直流电源模块，为DCS控制器、I/O卡件提供稳定隔离的24VDC系统电源，欧美原产、工业级高可靠设计。

一、基础信息

型号：EC24V

物料号：086362-001

品牌：ABB

类型：Bulk DC Power Supply（系统级直流电源）

适用系统：ABB 800xA/Advant Controller 110–160/S800 I/O

安装方式：标准机架插槽安装（与DP620/DP630同系列背板）

状态：现役常用备件、全新原装

别名：24V System Power Supply、086362001

二、核心技术参数（官方权威）

输入

输入电压：85–264VAC/90–375VDC（宽幅通用）

输入频率：47–63Hz

功率因数：主动PFC＞0.95

输出

输出电压：24VDC±10%

输出电流：1.7A

输出功率：40W

稳压精度：≤±0.5%（满载）

隔离与保护

输入-输出隔离：3kVAC

输出-地隔离：500VAC

保护功能：过压、过流、短路、过热、反接保护

保持时间：30ms 115VAC满载

环境与机械

工作温度：-25℃~+70℃（＞60℃降额）

储存温度：-40℃~+85℃

湿度：5%–95%RH（无凝露）

尺寸（宽×高×深）：40×131×281mm

重量：0.68kg
