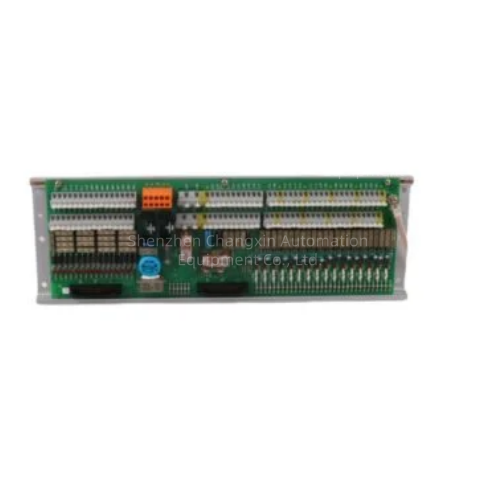

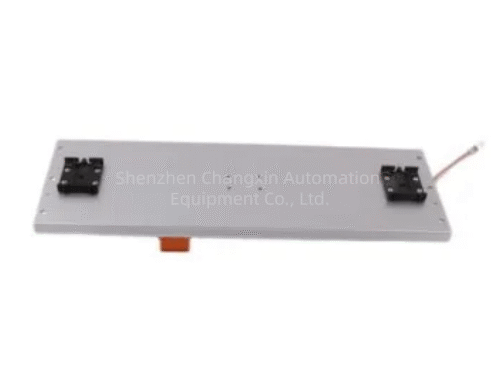

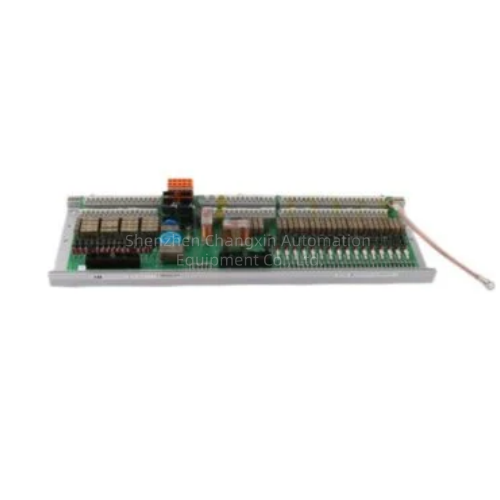

ABB UNITROL 5000 UNC4674B(HIEE305089R0001)本地总线接口卡
型号:UNC4674B(UNC 4674 B V1)
订货号:HIEE305089R0001
系列:ABB UNITROL 5000励磁系统(第五代)
别名:LBI(Local Bus Interface)、I/O Interface Card
产地:瑞典
类型:励磁系统本地总线通信+I/O扩展接口PCB卡
✅核心定位
UNITROL 5000励磁系统的“通信枢纽与I/O总管”:
作为本地总线(Local Bus)主接口,连接励磁控制器与所有I/O子模块
负责励磁系统内部高速数据交互(调节器、整流桥、I/O、人机面板)
扩展隔离DI/DO通道,实现与DCS/PLC、现场开关、报警触点对接
冗余支持:双卡冗余,保障励磁系统无扰切换
一句话:励磁系统内部总线+外部I/O扩展二合一接口卡。
✅关键参数(官方)
总线协议:ABB Local Bus(专用高速串行总线)
通信接口:RS-485(Modbus RTU,可选光纤)
I/O通道:8路DI+8路DO(光电隔离,2500V DC)
输入:24V DC干接点/有源信号(NPN/PNP兼容)
输出:继电器触点(24V DC/2A,125V AC/1A)
供电:24V DC±15%,背板供电,功耗≤1W
温度:-20°C~+70°C(工业宽温,适应励磁柜高温)
尺寸:125×55×22 mm;重量:0.12 kg
冗余:支持1:1冗余,切换时间<50ms
认证:CE、UL、CSA、TUV(符合电力行业标准)
