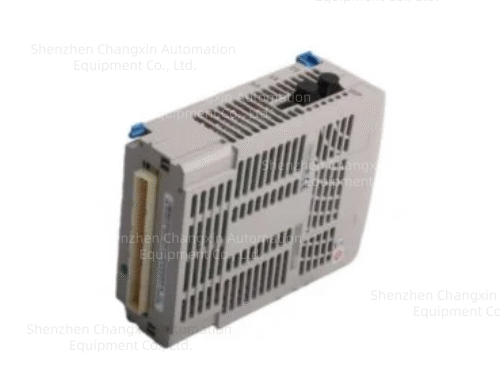

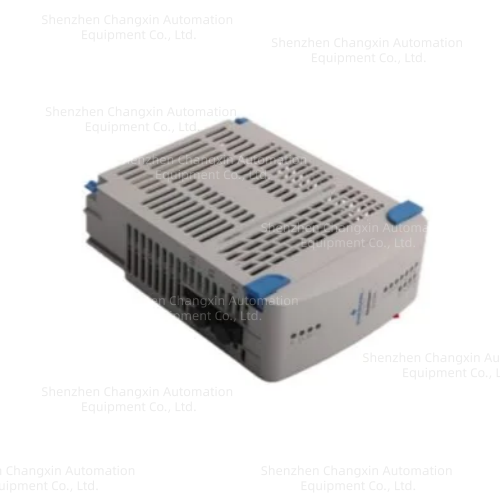

Emerson 5X00790G01 Ovation Analog Input Module模拟量输入模块
一、基础信息
品牌：Emerson艾默生（原西屋Ovation DCS系统）
物料型号：5X00790G01
产品全称：Ovation Analog Input Module通用模拟量采集卡
系统定位：Ovation远程I/O站标准AI采集模块，用于现场连续工艺模拟量信号采集，火电、化工主力通用采集卡
配套底座：需搭配Ovation标准I/O机械底座，模块本体不可单独接线运行；支持机架热插拔，单块更换不影响机架其余通道采集
二、硬件通道与信号规格
通道配置
标准8路独立隔离模拟输入通道，每通道硬件完全隔离，抗电厂强电磁干扰
支持输入信号类型（软件单通道自由组态）
两线制变送器：4–20mA DC（最常用，压力、流量、液位变送器）
电压信号：0–5V、0–10V、±10V直流电压
可选适配热电偶、RTD热电阻（搭配配套端子底座组态启用）
电气核心参数
ADC分辨率：16位高精度模数转换
测量精度：±0.1%FS（25℃基准满量程误差）
单通道回路驱动：适配标准两线制4–20mA变送器
隔离等级：通道对地、通道间电气隔离，共模抑制120dB
采样刷新速率：250ms/全通道扫描，高速采集模式可提速
背板供电：I/O机架24VDC母线供电，单模块功耗＜10W
三、核心功能特性
1.完整回路诊断（电厂关键功能）
断线检测：4–20mA回路低于3.8mA判定断线，自动上送DCS画面故障报警
超量程告警：信号＞20.5mA或＜3.6mA触发越限故障标记
短路保护：单通道短路仅闭锁本通道，不影响其余7路采集
2.灵活量程组态
通过Ovation工程师站软件自定义每通道工程单位、量程上下限、滤波系数，无需硬件跳线校准；支持流量开方、温度补偿线性化运算。
