Emerson DeltaV VS6002/KJ2221X1-EA1(12P3241X012)SISNet Repeater Carrier
一、完整型号澄清
你输入的KJ2231X1-EA1为型号笔误,正确物料编号:KJ2221X1-EA1,内部件号12P3241X012,产品系列名VS6002 SISNet中继载板

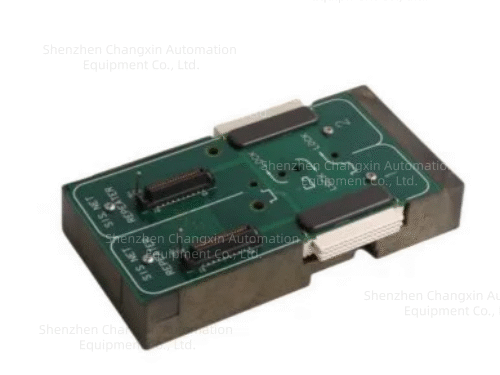

VS6002载板正面
双槽位插槽
铭牌参数
基础标识
品牌:Emerson艾默生DeltaV SIS安全仪表系统
官方名称:SISNet Repeater Carrier(SISNet光纤中继器载座/背板)
型号:VS6002
订货型号:KJ2221X1-EA1
内部PCB件号:12P3241X012
二、核心定位与作用
硬件载体:载板自带2个标准插槽,可同时插入主+冗余两路VS6002 SISNet光纤中继模块,实现SIS安全总线双冗余通讯架构
背板信号中转:承载LocalBus本地总线供电、安全总线同轴信号透传,完成逻辑解算器(SLS)与远程SIS节点之间的光纤信号转发
距离扩展:SISNet光纤环网单段光纤最大2km,通过该载板搭配光纤中继,扩展SIS安全系统跨机柜、跨区域组网距离
故障隔离:单路中继故障不中断另一路冗余链路,满足SIL3安全系统容错设计要求
三、硬件结构
双插槽设计
插槽1:Primary主SISNet中继
插槽2:Secondary备用SISNet中继
插槽带锁紧卡扣(LOCK标识),支持热插拔更换中继模块
底部连接器:标准DeltaV I/O机架总线插头,直插控制器载板/逻辑解算器机架,取电+通讯一体
布线定义:内部集成两路中继互联信号、机架电源、安全总线同轴回路
四、电气规格
供电:机架LocalBus 12.6 VDC,最大8A回路供给载板与双中继模块
单VS6002中继功耗:24VDC 300mA,整机散热约8W
光纤介质:兼容多模光纤62.5/125μm、50/125μm,ST光纤接口
光纤链路预算
62.5μm光纤:最大衰减11dB,单向2km
50μm光纤:最大衰减8dB,单向2km
总线拓扑:物理环网结构,RxD接收端对接上一级TxD发射端,构建冗余自愈环网
五、环境与机械参数
工作温度:-40℃~+70℃
存储温度:-40℃~+85℃
防护认证:
SIL3(IEC61508)、ATEX、IECEx、FM Class I Div.2 Zone2防爆、CE、CSA、Nemko防爆认证
安装:DIN导轨安装,2宽标准DeltaV机架槽位
净重:约0.2kg
