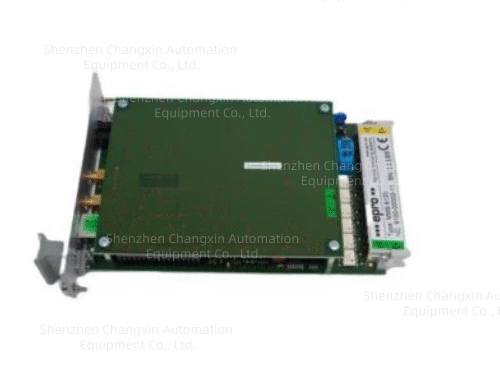

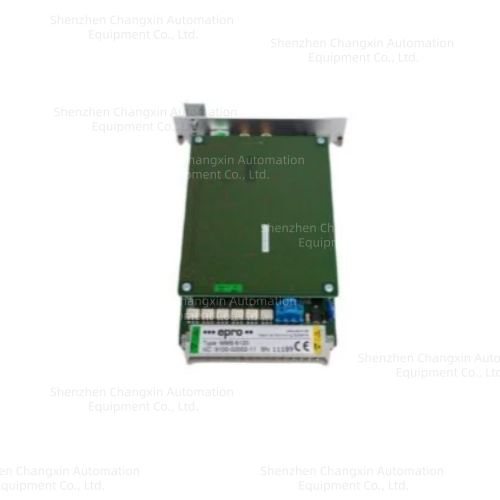

Emerson EPRO MMS6120双通道轴承振动监测模块(Dual Channel Bearing Vibration Monitor)
一、基础物料与品牌定位
品牌:Emerson艾默生(原德国EPRO,MMS6000机组TSI保护系统)
完整型号:MMS6120,整机物料编码:9100-00002-10
官方定义:双通道轴承座绝对振动(瓦振)监测卡,采集轴承壳体振动速度信号,实现旋转机械在线监测+超限联锁保护
机架体系:MMS6000系列标准3U插拔式模块,配套MMS6010机架,支持热插拔、双冗余供电
二、核心功能定位
专门测量轴承座/机壳绝对振动(瓦振),区别于轴振位移模块;双通道独立采集两路振动传感器,同时输出实时测量值、分级报警继电器、标准模拟量与总线通讯,满足API670机组保护规范,用于汽轮机、压缩机、风机故障预警与停机联锁。
三、输入通道与兼容传感器
1.两路独立隔离传感器输入
标配适配:EPRO PR9266/PR9268电动式速度传感器(磁电式,主流瓦振探头)
兼容扩展:IEPE压电加速度传感器、部分涡流位移探头
传感器供电:模块内置0~8mA线圈补偿提升电流,组态可调,补偿探头线圈沉降漂移
输入信号范围:-5V~+15VDC差分信号
额外接口:通用键相输入(>13V脉冲),用于转速同步、频谱、启停曲线记录
2.测量模式(单通道独立组态)
VRMS(振动速度有效值,mm/s,行业标准)
Sop(单峰值位移)、Spp(峰峰值位移,μm)
3.频率带宽
速度测量:10Hz~1kHz
加速度测量:10Hz~10kHz,覆盖轴承滚动体故障高频特征
模数转换:16bit高精度ADC,测量精度±2%FS
四、全类型输出接口
1.模拟量输出(两路独立)
4–20mA/0–20mA电流输出
负载≤500Ω,时间常数0~10s软件可调,上传DCS/PLC采集工艺画面
0–10V直流电压输出
高阻抗负载>10kΩ,供记录仪、就地二次表
动态缓冲信号输出(前面板SMB接口)
原始振动波形输出,外接便携式频谱分析仪,不中断机组保护回路
2.报警继电器输出(共4路)
每通道独立两级报警:Alert预警+Danger危险停机
触点容量:无源干接点,可直接接入机组联锁回路
逻辑组态:超限保持、自锁、延时、故障安全模式可选
