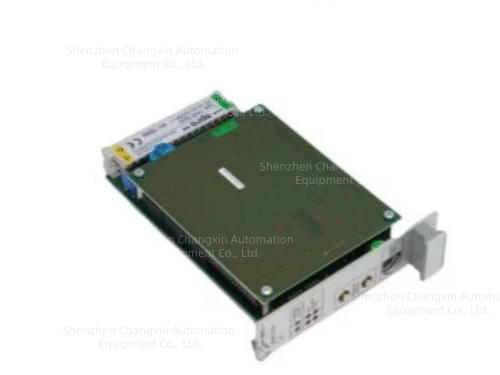

Emerson EPRO MMS6220双通道轴偏心监测模块（Dual-Channel Shaft Eccentricity Monitor）
一、基础产品信息
品牌：Emerson EPRO（德国原装，MMS6000机组TSI保护系统）
完整型号：MMS6220，订货物料号：9100-00009-N系列
官方定义：双通道轴偏心/轴弯曲专用监测卡，适配涡流探头，专为汽轮机启停低速盘车工况设计，检测大轴热弯曲、挠曲变形，防止动静摩擦、碰瓦重大事故
机架规格：标准3U欧洲卡（6TE宽度），配套MMS6010通用机架，支持热插拔、双路冗余24VDC供电
二、核心功能定位
区别于普通径向振动卡，MMS6220核心优势：极低转速测量能力，覆盖盘车、低速暖机阶段（最低1rpm），精准计算轴偏心峰峰值：
盘车/低速暖机监测：识别转子热弯曲、上下温差导致的轴挠曲；
启停全过程偏心数据存储，用于故障溯源、大轴弯曲判定；
两路正交涡流探头输入，可绘制轴心轨迹（Orbit），辅助故障诊断；
独立两级报警（预警Alert+危险Danger），参与机组跳闸联锁，符合API670旋转机械保护标准。
三、传感器输入与电气参数
1.探头适配
仅匹配EPRO PR6422/PR6423/PR6424/PR6425系列电涡流传感器+配套前置器
通道：2路完全隔离差分信号输入，通道间、通道对地隔离；
传感器供电：内置隔离-26.7V探头驱动电源，单通道独立缓冲，支持多卡并联探头；
输入电压范围：-1~-23 VDC；输入阻抗≥100kΩ；
频率覆盖：0.017~70Hz（1.02~4200rpm），完美覆盖盘车至额定转速全区间；
必备键相输入：单路1转1脉冲（≥13V），作为偏心计算、转速同步基准。
2.测量指标
每通道独立输出3类核心测量值：
Eccentricity P-P：偏心峰峰值（μm，核心保护量）
间隙最大值/最小值：探头与轴表面静态间隙
轴心轨迹波形（双通道XY合成）
