SEO标题（5条）

Meggitt Vibro-Meter IOC16T 200-565-000-013 VM600 Mk1状态监测后端I/O接口卡配套CMC16采集卡原装备件

200-565-000-013 IOC16T 16通道振动/转速/温度信号调理端子板火电燃机TSI一年质保直发

Vibro-Meter VM600 IOC16T Input Output Card涡流/压电传感器信号隔离输入输出模块

IOC16T 200-565-000-013机架后槽配套CMC16转速键相、工艺模拟量采集转接板

美捷特VM600 IOC16T多通道信号端子卡汽轮发电机压缩机状态监测系统替换备件

完整型号：IOC16T

原厂物料编码：200-565-000-013（标准通用硬件版本）

品牌归属：Vibro-Meter（瑞士原厂，现Meggitt美捷特旗下）

适配系统：VM600 Mk1一代机架CMS设备状态监测系统

配套强制组合：前槽CMC16状态采集卡+同槽后槽IOC16T后端I/O端子板，一一配对不可拆分混用

全称：Input/Output Card信号输入输出调理端子板（行业标题常标注Machinery Protection Card，实际归属状态监测CMS链路）

核心定位：传感器现场线缆接入终端、信号隔离调理、转速键相采集、工艺模拟量扩展，完成外部信号与CMC16采集芯片之间的缓冲、滤波、防雷EMC防护

通道配置

16路动态测量通道（振动/位移/压力）；前4通道可软件切换为转速/键相测速通道；第16通道支持热电偶冷端补偿测温

适配传感器：TQ4xx电涡流探头、CE/CA IEPE压电加速度、VE速度传感器、磁阻测速探头、RTD/热电偶温度变送器、4-20mA工艺信号

供货现状：VM600 Mk1整机原厂停产，备件维保至2027年；全新原装存量稀缺，电厂、炼化大型机组状态监测核心配套备件

配套组态软件：VibroSight、MPSx

产品深度介绍

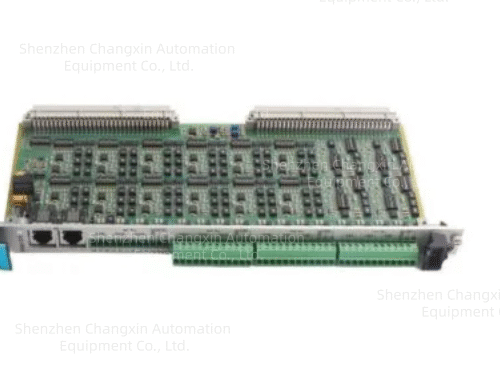

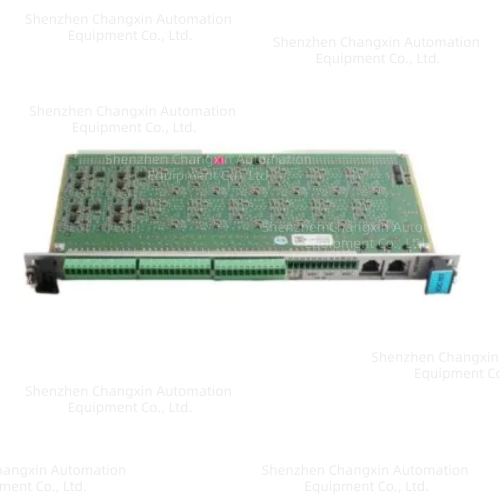

IOC16T 200-565-000-013是VM600一代机架状态监测链路唯一后端端子载体，安装在CMC16采集卡正后方机架插槽，整机集成接线端子、信号调理电路、EMI浪涌防护、板间总线转发四大功能。

核心功能拆解

多路信号接入与硬件调理

板载48位螺丝式端子排，直接接入现场EA402涡流电缆、压电传感器线缆；内置可编程抗混叠滤波、AC/DC信号切换、差分放大、电气隔离，抑制励磁、变频设备共模干扰，避免高频振动波形失真。

双信号输入路由模式

端子直入模式：现场传感器线缆直接压接IOC16T端子；

背板总线复用模式：可通过机架Raw Bus/Tacho Bus复用MPC4保护卡已接入的振动/转速信号，无需重复布线，一套测点同时供保护跳闸+频谱诊断使用。

转速、温度扩展能力

前4通道兼容0.25~10kHz磁阻键相信号，支持每转最高128脉冲测速；第16通道集成冷端补偿，可直接接入热电偶监测轴承、壳体温度，扩展工艺测点无需额外模块。

EMC与安全防护

全通道内置浪涌、短路、过压保护，符合CE工业电磁兼容标准；板间信号与现场侧电气隔离，切断地环路噪声，解决大型机组振动数值跳变问题。
