产品核心摘要

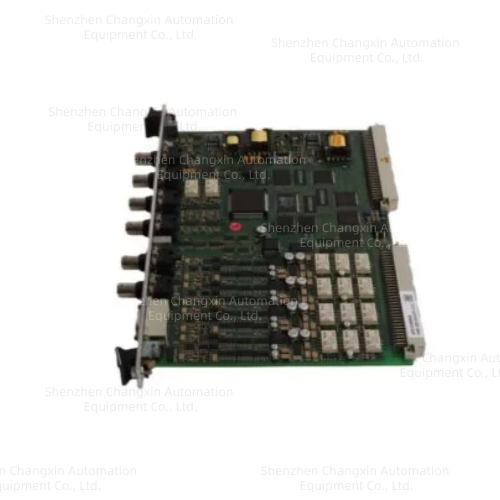

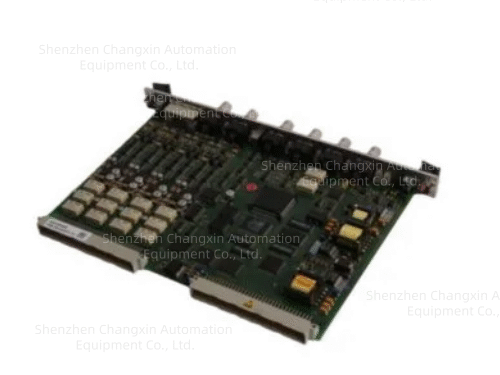

完整型号：MPC4
原厂物料编码：200-510-071-113（标准版独立回路机型，Dynamic Signal Processing Card动态信号处理核心卡）
品牌：Vibro-Meter（瑞士原厂，归属Meggitt美捷特）
适配系统：VM600 Mk1一代机架MPS机械保护系统
强制配对：前槽MPC4 200-510-071-113+同槽后槽IOC4T后端I/O端子板，成对配套使用不可拆分
全称：Dynamic Signal Processing Card/Machinery Protection Card动态信号处理&机械保护主控卡
核心定位：24位DSP实时采集、运算振动/位移/转速信号，可编程预警、危险两级保护逻辑，输出ESD停机联锁，满足API670旋转机械保护、IEC61508 SIL1安全规范
通道配置：4路可编程动态测量通道+2路独立转速/键相测速通道
兼容传感器：TQ4xx电涡流位移探头、CE/CA IEPE压电加速度、VE速度传感器、磁阻测速探头
供货现状：VM600 Mk1整机原厂停产，维保支持至2027年；全新原装存量稀缺，火电、炼化大型机组安全回路核心备件
配套组态软件：VibroSight、MPSx
产品深度介绍
MPC4 200-510-071-113是VM600一代机架独立回路标准版动态信号处理卡，区别于200-510-076-114通用标准版、200-510-111-034 SIL2高安全版，内部信号采集电路采用独立隔离回路，抗共模干扰能力更强，适用于励磁、变频干扰极强的汽轮发电机组场景。
核心硬件功能
24位DSP全通道实时动态信号处理
支持数字滤波、积分/微分、RMS/峰值/峰峰值检波、阶次跟踪、探头间隙电压测量；单卡响应跳闸延时＜30ms，满足机组快速故障停机要求。
4路动态通道软件自由切换测量类型：径向轴振、推力轴向位移、机壳绝对振动、偏心、差胀、动态压力。
双路转速/键相专用通道
兼容磁阻、涡流、TTL测速信号，支持分数倍转速比，可实现随转速自适应报警阈值、相位故障分析。
分级可编程安全保护逻辑
每通道独立设置Alert预警、Danger危险停机阈值，支持延时、滞回、故障锁存；可配置与/或/三取二表决逻辑，大幅降低现场电磁干扰误跳机概率；报警信号通过配套IOC4T输出4-20mA模拟量、无源继电器触点至DCS/ESD系统。
全链路硬件自诊断OK System
持续巡检传感器断线、短路、线缆阻抗异常、模块硬件故障；前面板7路分区LED，分通道显示硬件故障、预警、危险状态；上电BIST整机自检，硬件看门狗保障处理器不死机。
面板调试接口
前面板BNC缓冲原始信号输出，可外接示波器现场排查振动波形；DB9 RS232本地调试口，用于VibroSight软件下载通道定值、故障录波。
同系列MPC4物料版本区分（关键选型差异）
200-510-071-113：独立回路标准版，隔离电路强化，SIL1认证，电厂汽机励磁强干扰场景首选；
200-510-076-114：通用标准版，基础隔离电路，常规压缩机、风机工况；
200-510-111-034：SIL2高安全版，双重锁步运算电路，加氢、燃机防爆高危工段强制使用。
