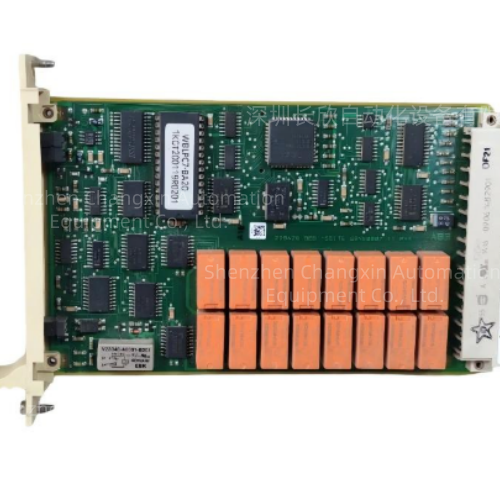

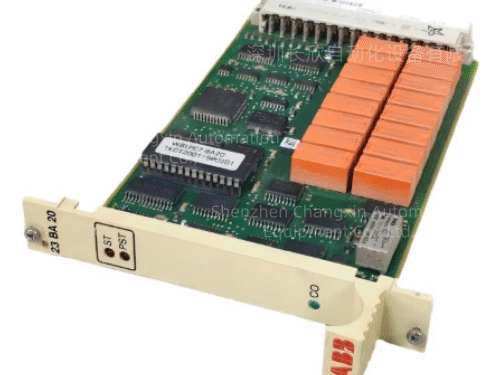

ABB 23BA20（GSNE000700R5312）16通道继电器二进制输出模块
一、基础型号档案
通用型号：23BA20（衍生23BA20D，硬件完全互通）
原厂订货料号：GSNE000700R5312
归属系统：ABB Procontrol老旧DCS系统（配套你之前查询的22AS01监控耦合模块同机柜使用），同时兼容RTU560远动控制装置
产地：瑞典原厂制造
硬件规格：欧式4R单宽插卡，标准DIN41612 48针背板连接器；净重约0.2kg
供货状态：原厂已停产，市面流通全新原装库存、拆机备件，行业标准质保12个月
二、核心硬件通道参数
输出通道：16路常开继电器触点，分为2组×8通道，每组独立公共端，可接入两路不同现场电源
触点类型：单极常开无源继电器接点
最大切换电压：72VDC
阻性负载能力
≤50VDC：单组总电流2A
60VDC：单组总电流1.5A
整机最大切换功率60W
感性负载容量：40VA（L/R=30ms，适配电磁阀、接触器线圈）
背板供电：机柜背板5VDC总线供电，无需外部辅助电源
三、核心功能（内置EAP输入输出处理器）
16路开关量就地执行输出
接收Procontrol分站CPU下发二进制指令，驱动现场阀门、电机接触器、声光报警、分合闸执行机构；支持脉冲输出，可软件自定义脉冲时长。
多接线模式自由适配
支持单极输出、双极输出两种接线方案，无需改动板卡硬件，仅调整外部端子布线即可切换。
全通道实时闭环监测
板载EAP I/O处理器执行多重自检：
输出动作前回读通道状态，防止误触发
实时监测背板24V驱动电源回路
精准管控脉冲输出时长，避免长时间过流烧蚀触点
硬件故障指示灯诊断
面板集成三色LED：
RUN：模块运行正常
ST：板卡故障/外设总线通讯异常
ERR：单通道输出短路、过载告警
故障信号同步上传分站CPU与上位监控画面。
电气隔离抗干扰架构
内部逻辑电路与外部继电器触点做完全电气隔离，隔绝变频器、高压励磁设备EMI干扰，保障DCS控制回路稳定。
四、环境与机械指标
工作温度：-20℃~+70℃
存储温度：-40℃~+85℃
相对湿度：5%～95%无冷凝
防护等级：IP20（控制柜室内安装）
安装特性：支持机柜不停机热插拔更换，单卡故障不影响整柜其他I/O模块运行
