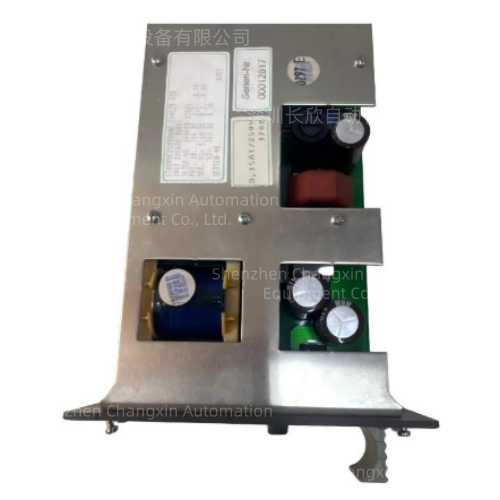

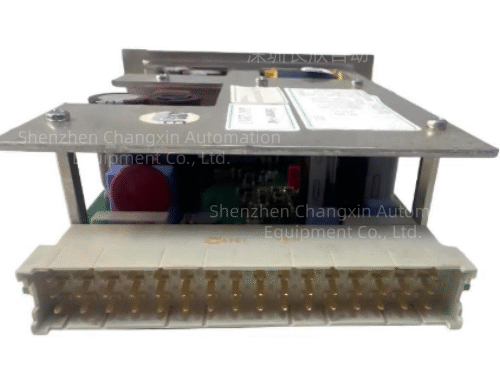

ABB 23NG23（1K61005400R5001）Procontrol/RTU232机架电源模块
一、基础型号档案
通用型号：23NG23
原厂订货料号：1K61005400R5001
归属系统：ABB Procontrol DCS、RTU232远动分站（与你之前查询22AS01耦合卡、23BA20开关量输出卡同机柜配套）
产地：瑞典原厂制造
硬件形态：欧式单宽插卡，占用机架1#/5#固定槽位，带面板电源开关、状态指示灯、内置保险
供货状态：原厂完全停产，市场流通全新原装库存、拆机备件，标准质保12个月
尺寸重量：198×261×20mm，净重0.5kg
二、核心电气输出参数
整机额定总输出功率约41.8W，两路隔离稳压输出，为整架CPU、I/O、通信卡集中供电：
+5VDC逻辑总线
额定5A/25W；系统数字电路、背板总线、处理器核心供电
强制最小基础负载：232mA，负载不足会导致24V输出稳压异常
+24VDC现场回路
额定0.7A/16.8W；I/O通道、继电器、现场信号回路供电
备用辅助电压UP(F2)
RTU232系统未接线使用，预留扩展接口
输入规格：外部工业直流供电输入（适配电厂标准机柜供电）
内置保护：输入主保险、过压、过流、短路、过热自锁保护；故障解除自动恢复输出
三、面板操作与诊断指示
S1电源开关：面板前置通断按键，单卡独立启停，无需整柜断电
双路绿色LED指示灯
5V：常亮代表背板5V供电正常，熄灭=5V输出故障/过载
24V：常亮代表现场24V回路正常，熄灭=24V输出缺失/短路
主保险座：模块右侧内置主熔断器，损坏后整机无输出，必须更换同规格保险
四、核心功能定位
整机架多路隔离集中供电
插入Procontrol/RTU232机架后，通过背板总线向槽内所有CPU、I/O、通信板卡统一分配5V逻辑电+24V现场电；数字与模拟回路电气隔离，杜绝现场干扰窜入主控。
负载自适应稳压调节
内置闭环稳压电路，适配机架不同插卡组合负载变化，保证电压波动控制在工业允许误差内。
故障隔离防护
单通道短路仅切断对应输出支路，不会拉低另一路电压，保护整套DCS控制器不烧毁。
热插拔兼容
支持机架不停机插拔更换，适配电厂、化工机组在线维保，减少停机时长。
供电状态上报告警
电源故障信号通过背板总线上传分站CPU，同步推送至上位监控画面，提前预警供电隐患。
五、环境与机械指标
工作温度：0℃~+60℃；存储-40℃~+85℃
相对湿度：5%～95%无冷凝
防护等级：IP20（控制柜室内安装）
抗振标准：符合IEC 60068工业振动规范，适配锅炉、水泵振动工况
散热：自然对流散热，无需风扇，降低故障点
