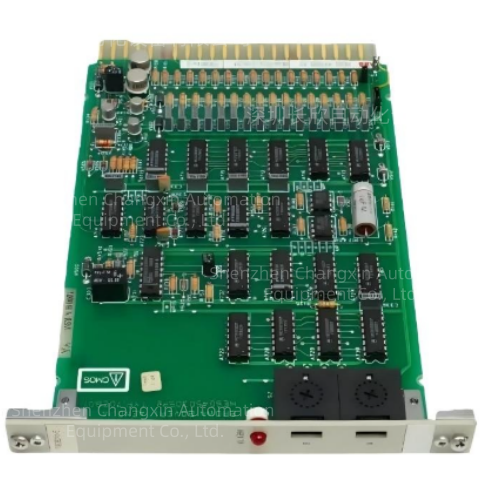

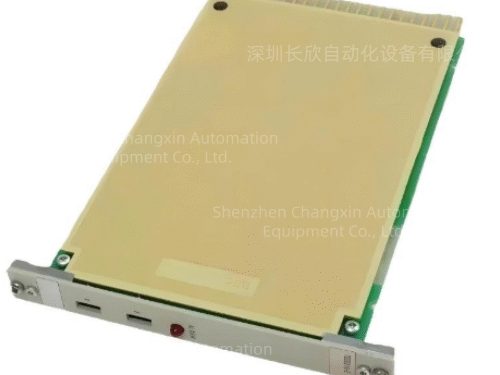

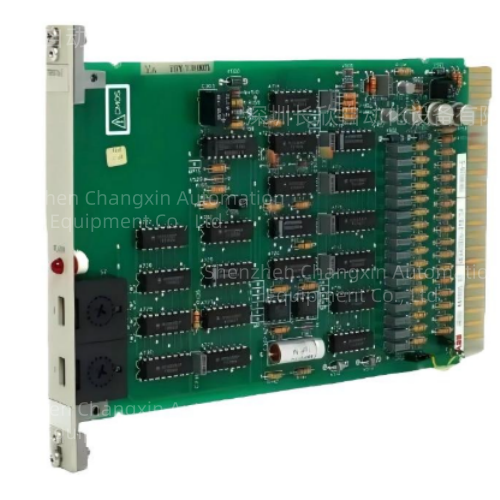

ABB 70EB01B-E（HESG447005R2）16通道数字输入模块
一、完整型号档案
主型号：70EB01B-E
原厂物料编码：HESG447005R2
产品系列：ABB Procontrol P13/P14电力专用DCS，与23ZG21A CPU、70BV05A-ES总线调度、23NG23机架电源、70EA02A-ES模拟量输入卡同机柜成套配套
产品类型：隔离型16路DC24V数字量采集DI模块，采集现场开关、限位、阀门反馈、设备运行状态二进制信号
产地：瑞典/美国联合生产
供货状态：原厂永久停产，市面流通全新原装库存、拆机检修备件，行业标准质保12个月
安装形式：Procontrol标准欧式单宽插卡，背板总线取电，支持机柜不停机热插拔更换
重量尺寸：净重约0.24kg，规格52×110×95mm
二、核心电气通道参数
通道总数：16路独立数字输入，分为两组8通道，分组公共负极，分组隔离
标准输入电平DC24V
逻辑0（断开）：-3V~+5V
逻辑1（接通）：+11.2V~+30V
不确定区间：5V~11.2V，硬件自动屏蔽误触发
单通道输入电流：24V输入典型5mA，低功耗设计
输入滤波防抖：硬件滤波+软件可配置防抖延时0.1ms~32ms，规避现场抖动、电弧干扰
隔离等级：通道组与背板主控总线1500VDC电气隔离，杜绝现场强电窜入主控
背板供电：由23NG23电源模块提供24VDC逻辑供电，无需外部辅助电源
整机功耗：≤8W，自然对流散热，无风扇故障点
三、面板状态诊断指示灯
DI1~DI16黄色通道灯：通道为逻辑1时常亮，直观查看现场开关通断状态
POWER绿灯：背板24V供电正常指示，熄灭代表供电故障
FAULT红色告警灯：模块自检失败、通道短路、总线通信异常时点亮，故障信号上传CPU并生成SOE事件至上位监控画面
四、核心功能说明
现场二进制状态采集
采集电厂阀门反馈、泵运行/故障、断路器位置、液位开关、限位触点、继电器干接点等开关信号，转换为数字报文上传23ZG21A主控，用于联锁保护、顺控逻辑、设备状态监视。
单通道故障隔离保护
任意一路通道短路、过压仅锁止该通道采集，不影响其余15路信号采集，单卡故障不中断整柜控制逻辑。
硬件防抖滤波
内置RC硬件滤波电路，适配锅炉、水泵、电机启停带来的电磁干扰，避免信号频繁跳变导致联锁误动作。
总线同步数据上传
通过70BV05A-ES总线交通指挥模块分时上传通道状态，共享机柜统一时钟，保证全厂开关量SOE事件毫秒级时序同步。
在线免拆线维护
支持热插拔，更换模块无需断开现场端子接线，大幅缩短机组停机检修时长。
五、环境与机械规格
工作温度：-25℃~+60℃；存储温度：-40℃~+85℃
相对湿度：5%～95%无冷凝，适配锅炉房高温、化工潮湿工况
防护等级：IP20（控制柜室内安装）
抗振动标准：符合IEC 60068工业振动规范，耐受风机、水泵持续振动
连接器：镀金DIN41612背板插槽，插拔耐久≥10万次，长期运行不易接触不良
认证：CE、UL工业自动化合规认证
