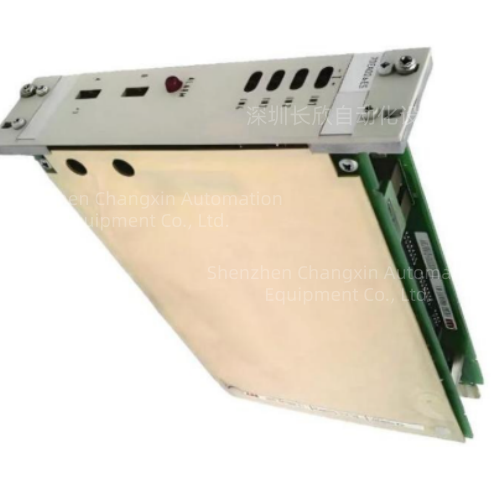

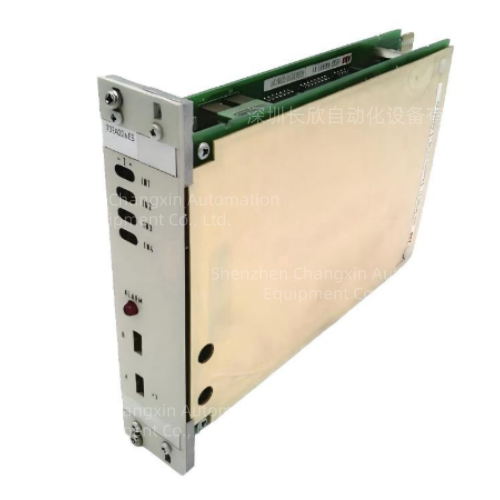

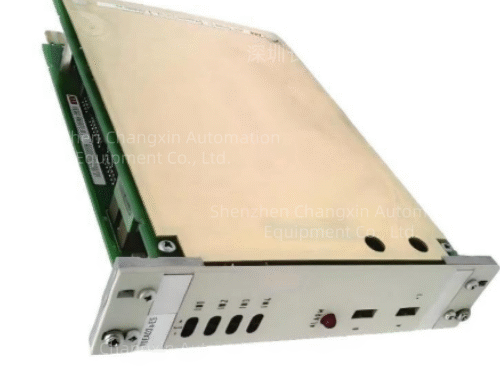

ABB 70EA02A-ES（HE666775-318/HESG447308R1）4通道模拟量输入模块
一、完整型号档案
主型号：70EA02A-ES
印刷铭牌编码：HE666775-318（板卡印刷序列号）
原厂物料订货号：HESG447308R1
产品系列：ABB Procontrol P13/P14电力流程DCS，与23ZG21A CPU、70BV05A-ES总线调度、23NG23电源、23BA20开关量输出卡同机柜配套
产品类型：4路两线制变送器专用模拟量输入卡（非二进制DI模块，区分23BA系列开关量卡）
产地：德国原装制造
供货状态：原厂停产，市面全新库存、拆机检修备件，行业通用质保12个月
安装形式：标准Procontrol欧式单宽插卡，背板总线取电，支持热插拔
二、核心通道与电气参数
通道数量：4路独立模拟量输入（单端两线制变送器），也可配置为2路差分3线制信号
标准采集信号：4–20mA二线制压力/流量/温度变送器；兼容0–10V电压信号
采样精度：±0.1%FS满量程误差，12位带符号模数转换
通道隔离：单模块整体1500VDC电气隔离，现场回路与主控总线完全分隔
背板供电：机柜23NG23电源提供24VDC逻辑供电
单通道变送器馈电：模块自带回路供电，无需变送器外接电源
整机功耗：≤8W，自然风冷无风扇
三、面板状态指示灯定义
面板配置4路通道状态灯+系统故障告警灯：
INT1~INT4：4路通道指示灯，常亮=回路有正常4–20mA信号；熄灭=断线/变送器故障
ALARM红灯：模块自检异常、通道短路、总线通信故障告警，信号上传CPU与上位监控
PWR隐含指示：总线供电正常时全部通道灯待机微亮，完全熄灭代表背板供电丢失
四、核心功能
工业变送器信号采集
采集锅炉压力、给水流量、烟气温度、液位等4–20mA工艺模拟信号，转换为数字量上传23ZG21A主控CPU做PID调节、参数显示、超限联锁。
断线/短路硬件诊断
回路电流＜3.6mA自动判定变送器断线；通道过载短路立即锁止对应通道，不影响其余3路采集，告警SOE时序同步上传。
信号滤波抗干扰
内置多级RC硬件滤波，抑制电厂变频器、励磁柜高频EMI干扰，避免模拟量数值跳变。
总线数据交互
通过70BV05A-ES总线交通指挥模块完成与CPU的数据分时传输，统一系统时钟保证多卡采集时序同步。
在线可替换维护
支持机柜不停机插拔更换，端子底座无需拆线，降低机组停机检修时长。
