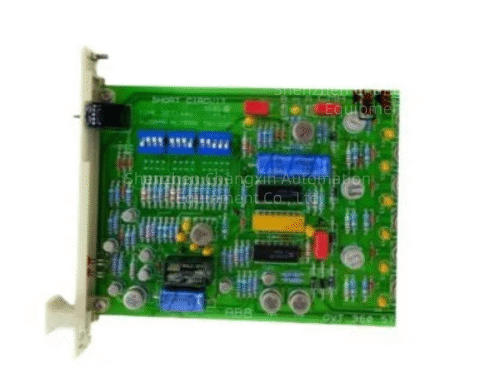

ABB CMA35 GVT3605799（Synpol CMA35）短路保护接口板
一、基础物料信息
品牌溯源
原厂前身BBC Brown Boveri，后并入ABB，归属Synpol CMA老款变电站/电厂保护控制系统；标注BBC Baugruppe geb代表拆机二手BBC原装板卡。
完整编码
板卡型号：CMA35
原厂零件号：GVT3605799
全称：Short Circuit PCB Interface Card短路保护、断路器控制一体化接口板
产品定位
中压开关柜、厂用电6kV/10kV馈线、辅变、电机专用综合保护接口底板，配合ABB SPAJ140C、88TV01E保护模块成套使用，实现CT采样、短路/过流判别、断路器分合闸驱动、故障SOE输出。
供货状态
整套Synpol系统已停产，无全新原厂现货；市面流通拆机二手、维修翻新件，多用于存量火电、化工高压柜改造替换。
认证与防护
CE、UL、IEC60255继电保护标准；PCB全板G3防腐三防涂层，端口6kV EFT浪涌隔离，适配电厂变频室、励磁柜强电磁谐波环境。
二、硬件核心架构与通道规格
1.CT电流采样回路（保护核心）
多路高精度CT二次电流隔离采集（1A/5A通用），内置精密分流电阻、多级RC滤波：
相间过流、零序接地短路电流实时调理；
硬件抑制长线共模干扰，杜绝励磁整流、KUC720AE01高压变频杂波造成误跳闸；
配套电位器可现场校准保护满量程、零点偏移。
2.断路器控制开关量通道
数字输入DI（24VDC光电隔离）
采集：断路器分/合位置、远方/就地、柜门联锁、冷却风机、GE 469电机保护跳闸、复位信号；支持断线故障识别。
大功率继电器输出（C型转换触点）
跳闸出口：直接驱动断路器分闸线圈；
告警输出：短路故障、过流、装置自检、SF6压力低光字牌；
触点容量AC250V/3A，单路故障不影响其余回路。
3.辅助模拟I/O通道
4~20mA模拟输入：接入PT压力、Pt100温度变送器做故障辅助判据；
4~20mA模拟输出：故障瞬时电流、故障状态上传ABB INFI90 BRC DCS、VMIVME-4150采集卡。
4.通讯与本地调试
后置DB9 RS485 Modbus RTU：对接就地Honeywell HCiX15触摸屏、AC31 07KT92 PLC；
多组TP测试点、DIP拨码：切换保护逻辑、电流量程、跳闸模式；
板载小型闪存，存储故障录波、SOE时序时标，断电短时保存记录。
5.机械电气参数
表格
参数项技术指标
控制供电DC24V或AC110/220V宽幅辅助电源，整机功耗≤5W
通道隔离耐压1500VAC强弱电隔离
工作温度-25℃~+60℃连续运行
安装形式标准BBC/ABB欧式6U插卡，开关柜固定，不可热插拔，检修断电操作
尺寸重量186×128×15 mm，净重0.12kg
抗干扰IEC61000-6-2，耐受6kV EFT浪涌冲击
