一、基础物料信息
品牌：ABB
完整编码

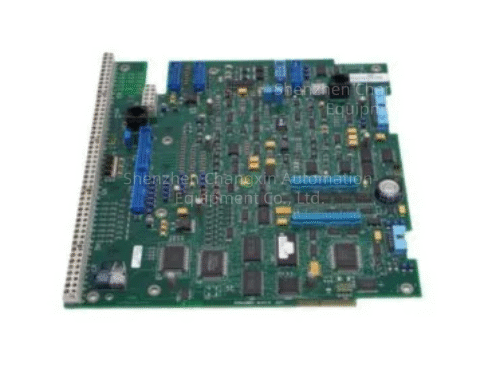

板卡型号：SDCS-CON-2A
原厂订货号：3ADT309600R0002
说明：后缀标注WITHOUT SOFTW.=空白硬件板，需单独下载DCS800直流传动固件程序
适配整机
ABB DCS800大功率数字直流晶闸管调速器（20A~5200A），配套电源板SDCS-POW-1、测速反馈板SDCS-RES-1、扩展通讯板SDCS-INT-5成套使用。
产品定位
DCS800直流传动全数字运算核心控制主板，完成直流电机速度/转矩双闭环、励磁调节、故障保护、逻辑顺控、多总线通讯，是整套直流调速系统的CPU单元。
供货状态
DCS800系列已停产，市面流通拆机二手（geb）、专业维修翻新件；全新原厂库存极少；多用于冶金轧机、电厂卷扬、起重、造纸老设备大修替换。
防护认证
CE、UL工业标准，PCB全板G3防腐三防涂层，端口6kV EFT浪涌隔离，适配电厂变频室、励磁柜强电磁谐波工况。
二、硬件核心架构与电气规格
1.运算存储核心
主芯片：16位工业186系列微处理器，直流传动控制周期≤0.5ms；
存储：片载Flash，支持DriveWindow PC软件在线下载传动程序；可拆卸备份锂电池，断电永久保存电机参数、故障录波、SOE事件时序；
独立硬件看门狗，故障瞬间封锁晶闸管触发脉冲，防止功率器件击穿。
2.多路隔离模拟信号通道
模拟输入AI
电枢电流、电枢电压CT/PT采样；
励磁电流、励磁电压采集，联动ABB UNITROL1010励磁系统DDC7940主板；
4~20mA外部给定：来自ABB INFI90 BRC DCS、VMIVME-4150 AO卡下发转速/转矩指令；
测速发电机/旋转变压器信号整形（配套SDCS-RES-1）。
模拟输出AO
多路4~20mA电流输出：电机负荷、电枢电流、励磁给定，上传监控系统。
3.数字I/O联锁通道
24VDC光电隔离DI：急停、柜门联锁、冷却风机、GE 469电机保护跳闸、远方/就地切换；
多路晶体管/继电器输出：故障报警、制动器使能、SOE干接点上传SIS系统；
单通道独立保险，单点短路不影响整套传动运行。
