一、基础物料信息
品牌：ABB Advant/System 800xA/S800 I/O系列
完整物料编码

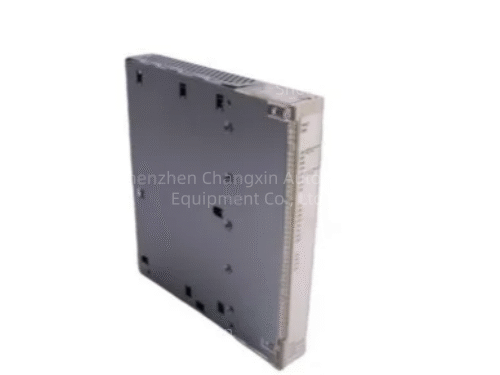

型号：DP620
原厂订货号：3BHT300016R01
产品全称：High Speed Pulse Counter Module高速脉冲计数模块
适配总线与机架
配套ABB IOB现场总线，与总线扩展器CI610、以太网通讯网关CI545V01、BRC400/BRC410 INFI90网桥控制器成套使用，属于S800分布式I/O系统插卡。
供货状态
产品已停产，市面流通拆机二手（geb）、专业维修翻新件；全新原厂库存极少，多用于火电、化工存量机组改造。
防护认证
CE、UL、IEC61000-6-2电力EMC标准，PCB全板G3防腐三防涂层，通道6kV EFT浪涌隔离，适配电厂励磁室、高压变频柜强电磁工况。
二、硬件与核心电气规格
1.计数通道硬件
5路独立高速脉冲输入通道，每通道最高计数频率100kHz，32位硬件计数器，无CPU运算延迟
输入兼容：5V TTL/24VDC NPN/PNP编码器、测速探头、LVDT脉冲传感器（同IC800SSI216RD2阀位采集匹配）
每通道独立硬件滤波、浪涌吸收，长线电缆抗干扰，避免转速跳变、阀位漂移
2.内置预处理功能（本地硬件运算，减轻控制器负荷）
板卡自带独立运算单元，无需上层控制器编程即可完成：
脉冲累计计数（流量、总行程）
频率换算（Hz）、转速RPM计算
单相/双相正交计数（正反转方向判别）
上下限阈值报警，触发内部状态位输出SOE信号
3.总线与通讯接口
IOB内部现场总线：对接CI610总线扩展器，远程I/O距离延伸；
背板并行总线：与INFI90 BRC控制器实时上传转速、位移、累计量工程值；
前面板LED：电源、运行、总线通讯、通道故障指示灯，自带TP测试点现场校验脉冲信号。
4.供电与机械参数
表格
参数项技术指标
控制供电DC24V±10%，整机功耗≤3W
通道隔离耐压1500VAC光电隔离（现场侧↔控制逻辑）
工作温度-20℃~+70℃连续运行，存储-40℃~+85℃
安装形式标准S800 I/O机架插卡，支持在线热插拔（冗余系统）
尺寸重量252×273×40 mm，净重约0.16kg
