一、基础物料信息
品牌适配平台
ABB System 800xA/Freelance/Advant S800分布式I/O系统专用机架式稳压电源，同系列衍生型号3BSE031108R200大功率款，二者硬件架构一致、安装尺寸通用，输出功率有区分。
完整物料编码
订货件号：3BSE031108R100

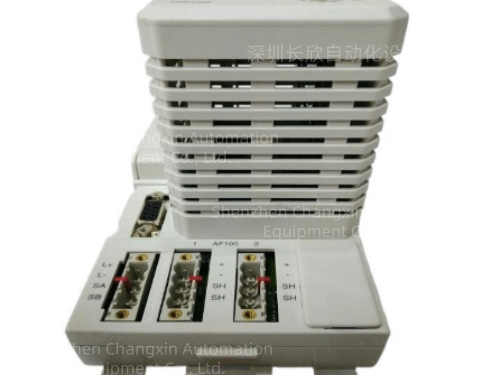

产品定义：High Stability Bulk DC Power Supply高稳定大容量直流供电装置
配套设备
为S800 I/O机架、CI系列通讯卡、DP620脉冲计数模块、3BSE031105R100精密信号接口模块统一供电；可与INFI90 EC24V 086362-001机架电源搭配实现双冗余供电，适配电厂励磁、高压变频、汽机伺服整套自动化系统。
供货状态
原厂标准在产备件
防护与认证
CE、UL、IEC61000-6-2工业电力EMC标准，PCB全板G3防腐三防涂层，强弱电2500VAC隔离，耐受UNITROL励磁整流、KUC720AE01高压变频高频谐波干扰。
二、硬件架构与核心电气参数
1.交流输入规格
宽幅通用输入：100~240VAC 50/60Hz，单相市电；
内置EMI共模滤波、防雷浪涌吸收电路，抑制厂房电网电压波动、变频辐射干扰；
输入内置快熔保险，短路自动切断进线，不影响其他控制柜回路。
2.多路隔离稳压直流输出（核心供电）
整机多路独立DC-DC隔离变换，为整架I/O、通讯、采集卡件分路供电，单路负载短路互不牵连：
24VDC主功率输出：供给DI/DO、通讯模块、传感器回路；
±15VDC精密弱电输出：供AI/AO采样运放、LVDT/SSI阀位采集（DP620、IC800SSI216RD2）；
+5V逻辑电源：CPU、总线收发芯片、光纤通讯模块供电；
输出纹波＜10mV，电压稳定度≤±0.5%，满足高精度模拟信号采集要求。
3.多重硬件保护机制（无CPU参与硬件速保）
输入过压/欠压、输出过流、短路限流关断；
内部功率管超温降功率、过热停机保护；
两路独立故障继电器干接点：电源正常、电源故障，硬接点上传SOE至TRICONEX SIS、ABB INFI90 DCS；
前面板三色LED：电源就绪、运行、故障告警，直观判断供电状态。
4.机械与环境参数
表格
参数项技术指标
整机额定输出功率360W，24VDC额定输出10A
强弱电隔离耐压2500VAC（交流输入侧↔直流控制输出侧）
工作温度-20℃~+60℃连续运行，无凝露
安装形式标准S800机架6U插卡式，不可热插拔，检修必须断电
尺寸重量260×132×38mm，净重0.55kg
抗干扰等级6kV EFT电快速脉冲浪涌防护.
